B-75 - Kolano
B-75 - Kolano okrągłe 75° chemoodporne wykonane z tworzyw sztucznych
Wykonanie:
- kolano kąt <75°
- promień R = D
- formowane maszynowo do 315mm
- formowane ręcznie od 355mm do 800mm
- wykonanie segmentowe powyżej 800mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Kolano B [m] - 75 - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Kolana dostępne także w wersji 15°, 30°, 45°, 60°, 90°.
Oznaczanie:
| Typ | B1-75 | B2-75 | B3-75 | B4-75 | B5-75 | B6-75 | B9-75 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

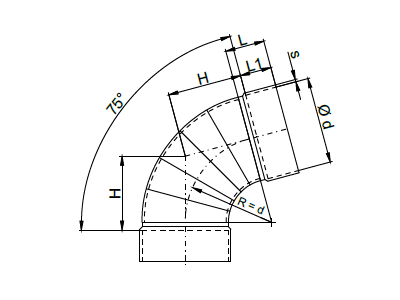

Wymiary
| d [mm] | PVC / PVC-UV | PP / PPs / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
H [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
H [mm] |
s [mm] |
m [kg] |
|
| 0050 | 30 | 25 | 50 | 3,0 | 0,1 | 30 | 25 | 45 | 3,0 | 0,1 |
| 0063 | 30 | 25 | 60 | 3,0 | 0,1 | 30 | 25 | 55 | 3,0 | 0,1 |
| 0075 | 40 | 35 | 65 | 3,0 | 0,1 | 40 | 35 | 65 | 3,0 | 0,1 |
| 0090 | 40 | 35 | 75 | 3,0 | 0,1 | 40 | 35 | 75 | 3,0 | 0,2 |
| 0110 | 50 | 40 | 95 | 3,0 | 0,2 | 50 | 40 | 95 | 3,0 | 0,3 |
| 0125 | 50 | 40 | 105 | 3,0 | 0,4 | 50 | 40 | 105 | 3,0 | 0,3 |
| 0140 | 50 | 40 | 115 | 3,0 | 0,4 | 50 | 40 | 115 | 3,0 | 0,4 |
| 0160 | 50 | 40 | 135 | 3,0 | 0,5 | 50 | 40 | 135 | 3,0 | 0,5 |
| 0180 | 60 | 50 | 150 | 3,0 | 0,6 | 60 | 50 | 150 | 3,0 | 0,6 |
| 0200 | 60 | 50 | 165 | 3,0 | 0,8 | 60 | 50 | 165 | 3,0 | 0,8 |
| 0225 | 60 | 50 | 185 | 3,5 | 1,0 | 60 | 50 | 185 | 3,5 | 1,0 |
| 0250 | 60 | 50 | 200 | 3,5 | 1,4 | 60 | 50 | 200 | 4,0 | 1,3 |
| 0280 | 60 | 50 | 225 | 3,5 | 1,6 | 60 | 50 | 225 | 4,0 | 1,8 |
| 0315 | 60 | 50 | 250 | 3,5 | 2,4 | 60 | 50 | 250 | 5,0 | 2,7 |
| 0355 | 60 | 50 | 280 | 3,5 | 2,8 | 60 | 50 | 280 | 5,0 | 3,3 |
| 0400 | 70 | 60 | 315 | 3,5 | 3,7 | 70 | 60 | 320 | 6,0 | 5,0 |
| 0450 | 70 | 60 | 365 | 3,5 | 5,8 | 70 | 60 | 360 | 6,0 | 5,7 |
| 0500 | 70 | 60 | 405 | 4,0 | 8,0 | 70 | 60 | 405 | 6,0 | 7,5 |
| 0560 | - | - | - | - | - | 110 | 90 | 450 | 6,0 | 9,1 |
| 0600 | 80 | 70 | 470 | 5,0 | 12,0 | 80 | 70 | 470 | 8,0 | - |
| 0630 | - | - | - | - | - | 110 | 90 | 485 | 8,0 | 11,6 |
| 0700 | 110 | 90 | 565 | 6,0 | 22,0 | 110 | 90 | 565 | 8,0 | - |
| 0710 | - | - | - | - | - | 110 | 90 | 565 | 8,0 | 19,0 |
| 0800 | 120 | 100 | 630 | 7,0 | 28,0 | 120 | 100 | 630 | 10,0 | 33,0 |
| 0900 | 130 | 110 | 795 | 8,0 | 50,3 | 130 | 110 | 795 | 8,0 | 43,2 |
| 1000 | 130 | 110 | 795 | 8,0 | 66,8 | 130 | 110 | 795 | 8,0 | 58,5 |
