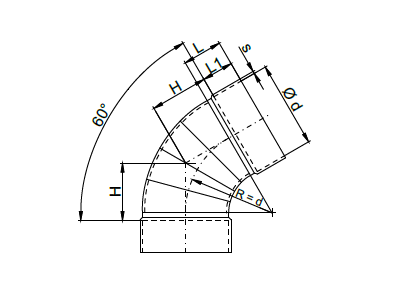

B60 - Kolano*
B60 - Kolano okrągłe 60° wykonane z tworzyw sztucznych
Wykonanie:
- kolano kąt <60°
- promień R = D
- formowane maszynowo do 315mm
- formowane ręcznie od 355mm do 800mm
- wykonanie segmentowe powyżej 800mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe
- łączenie przez spawanie
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Kolano B [x] - 60 - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Kolana dostępne także w wersji 15°, 30°, 45°, 75° i 90°.
Wersje materiałowe:
- PVC-U (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-C (biały),
Oznaczanie:
| Typ | B1-60- | B2-60- | B3-60- | B4-60- | B5-60- | B6-60- | B7-60- |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-C |
| d [mm] | PVC-U / PVC-C | PP / PPs / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
H [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
H [mm] |
s [mm] |
m [kg] |
|
| 0050 | 30 | 25 | 40 | 3,0 | 0,1 | 30 | 25 | 35 | 3,0 | 0,1 |
| 0063 | 30 | 25 | 45 | 3,0 | 0,1 | 30 | 25 | 40 | 3,0 | 0,1 |
| 0075 | 40 | 35 | 50 | 3,0 | 0,1 | 40 | 35 | 50 | 3,0 | 0,1 |
| 0090 | 40 | 35 | 55 | 3,0 | 0,1 | 40 | 35 | 55 | 3,0 | 0,2 |
| 0110 | 50 | 40 | 75 | 3,0 | 0,2 | 50 | 40 | 75 | 3,0 | 0,2 |
| 0125 | 50 | 40 | 80 | 3,0 | 0,3 | 50 | 40 | 80 | 3,0 | 0,3 |
| 0140 | 50 | 40 | 90 | 3,0 | 0,3 | 50 | 40 | 90 | 3,0 | 0,4 |
| 0160 | 50 | 40 | 100 | 3,0 | 0,4 | 50 | 40 | 100 | 3,0 | 0,4 |
| 0180 | 60 | 50 | 115 | 3,0 | 0,5 | 60 | 50 | 115 | 3,0 | 0,5 |
| 0200 | 60 | 50 | 125 | 3,0 | 0,7 | 60 | 50 | 125 | 3,0 | 0,7 |
| 0225 | 60 | 50 | 140 | 3,5 | 0,8 | 60 | 50 | 140 | 3,5 | 0,9 |
| 0250 | 60 | 50 | 155 | 3,5 | 1,1 | 60 | 50 | 155 | 4,0 | 1,0 |
| 0280 | 60 | 50 | 170 | 3,5 | 1,3 | 60 | 50 | 170 | 4,0 | 1,5 |
| 0315 | 60 | 50 | 190 | 3,5 | 1,9 | 60 | 50 | 190 | 5,0 | 2,3 |
| 0355 | 60 | 50 | 215 | 3,5 | 2,3 | 60 | 50 | 215 | 5,0 | 2,8 |
| 0400 | 70 | 60 | 240 | 3,5 | 2,9 | 70 | 60 | 245 | 6,0 | 4,3 |
| 0450 | 70 | 60 | 280 | 3,5 | 4,7 | 70 | 60 | 275 | 6,0 | 6,1 |
| 0500 | 70 | 60 | 300 | 4,0 | 6,7 | 70 | 60 | 310 | 6,0 | 6,8 |
| 0560 | - | - | - | - | - | 110 | 90 | 345 | 6,0 | 8,7 |
| 0600 | 80 | 70 | 360 | 5,0 | 9,8 | - | - | - | - | - |
| 0630 | - | - | - | - | - | 115 | 90 | 385 | 8,0 | 9,2 |
| 0700 | 110 | 90 | 430 | 6,0 | 18,5 | - | - | - | - | - |
| 0710 | - | - | - | - | - | 115 | 90 | 430 | 8,0 | 14,2 |
| 0800 | 115 | 100 | 480 | 7,0 | 22,9 | 115 | 100 | 480 | 10,0 | 28,3 |
| 0900 | 115 | 100 | 605 | 8,0 | 41,3 | 115 | 100 | 605 | 8,0 | 33,7 |
| 1000 | 115 | 100 | 605 | 8,0 | 57,3 | 115 | 100 | 605 | 8,0 | 50,9 |
