E - Zaślepka mufowa
E - Zaślepka chemoodporna wykonana z tworzyw sztucznych
Wykonanie:
- do montażu na zewnątrz rury
- formowane maszynowo do 400mm
- formowane ręcznie od 450mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Zaślepka E[m] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Oznaczanie:
| Typ | E1 | E2 | E3 | E4 | E5 | E6 | E9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

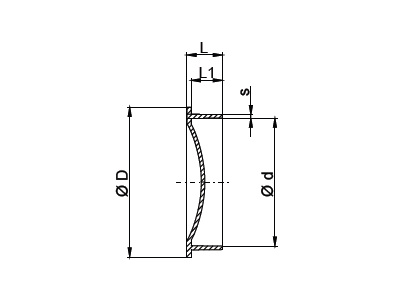

Wymiary
| d [mm] |
PVC / PVC-UV | PP / PPs / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D [mm] |
L [mm] |
L1 [mm] |
s [mm] |
m [kg] |
D [mm] |
L [mm] |
L1 [mm] |
s [mm] |
m [kg] |
|
| 0050 | 65 | 25 | 22 | 3,0 | 0,1 | 65 | 25 | 22 | 3,0 | 0,1 |
| 0063 | 80 | 25 | 22 | 3,0 | 0,1 | 80 | 25 | 22 | 3,0 | 0,1 |
| 0075 | 90 | 25 | 22 | 3,0 | 0,1 | 90 | 25 | 22 | 3,0 | 0,1 |
| 0090 | 105 | 25 | 22 | 3,0 | 0,1 | 105 | 25 | 22 | 3,0 | 0,1 |
| 0110 | 140 | 28 | 25 | 3,5 | 0,2 | 140 | 27 | 24 | 3,5 | 0,1 |
| 0125 | 155 | 28 | 25 | 3,0 | 0,2 | 155 | 28 | 23 | 3,5 | 0,1 |
| 0140 | 175 | 28 | 25 | 3,0 | 0,2 | 170 | 28 | 25 | 3,5 | 0,1 |
| 0160 | 190 | 28 | 25 | 3,0 | 0,3 | 190 | 28 | 25 | 3,5 | 0,2 |
| 0180 | 215 | 28 | 25 | 3,0 | 0,3 | 210 | 28 | 24 | 3,5 | 0,2 |
| 0200 | 235 | 28 | 25 | 3,0 | 0,3 | 230 | 28 | 24 | 3,5 | 0,2 |
| 0225 | 255 | 29 | 25 | 4,0 | 0,4 | 255 | 28 | 25 | 4,0 | 0,3 |
| 0250 | 285 | 29 | 25 | 4,0 | 0,6 | 280 | 28 | 25 | 4,0 | 0,4 |
| 0280 | 315 | 30 | 25 | 4,0 | 0,7 | 312 | 28 | 25 | 4,0 | 0,4 |
| 0315 | 355 | 27 | 25 | 4,0 | 0,9 | 352 | 28 | 24 | 4,0 | 0,6 |
| 0355 | 400 | 30 | 25 | 4,0 | 1,2 | 390 | 28 | 23 | 4,0 | 0,7 |
| 0400 | 440 | 30 | 25 | 4,0 | 1,4 | 432 | 29 | 25 | 6,0 | 0,9 |

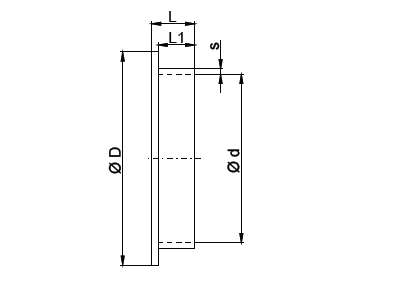

| d [mm] |
PVC / PVC-UV | PP / PPs / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D [mm] |
L [mm] |
L1 [mm] |
s [mm] |
m [kg] |
D [mm] |
L [mm] |
L1 [mm] |
s [mm] |
m [kg] |
|
| 450 | 480 | 65 | 60 | 3,6 | 2,4 | 480 | 76 | 70 | 6 | 1,6 |
| 500 | 530 | 65 | 60 | 4,0 | 2,5 | 530 | 76 | 70 | 6 | 1,8 |
| 560 | - | - | - | - | - | 590 | 76 | 70 | 6 | 2,5 |
| 600 | 630 | 75 | 70 | 5,0 | 3,8 | - | - | - | - | - |
| 630 | - | - | - | - | - | 660 | 76 | 70 | 6 | 3,0 |
| 700 | 730 | 90 | 80 | 6,0 | 5,2 | 730 | 128 | 120 | 8 | 4,7 |
| 710 | - | - | - | - | - | 740 | 128 | 120 | 8 | 4,8 |
| 800 | 850 | 90 | 80 | 6,3 | 7,9 | 850 | 128 | 120 | 8 | 6,3 |
| 900 | 950 | 110 | 100 | 7,0 | 10,7 | 950 | 130 | 120 | 8 | 7,7 |
| 1000 | 1050 | 110 | 100 | 8,0 | 13,3 | 1050 | 130 | 120 | 10 | 11,4 |
| 1250 | 1300 | 130 | 120 | 10,4 | 24,2 | 1300 | 130 | 120 | 10 | 16,5 |
