EF - Zaślepka kołnierzowa
EF - Zaślepka kołnierzowa chemoodporna z tworzyw sztucznych pod uszczelkę O-ring
Wykonanie:
- zaślepka kołnierzowa z rowkiem pod o-ring.
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- łączenie przez skręcanie z przeciwkołnierzem
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału

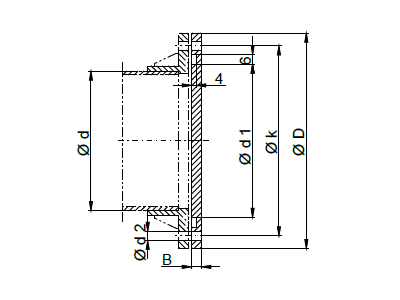

Wymiarowanie:
Zaślepka kołnierzowa EF[m] - [d]
[m] - typ materiału
[d] - średnica odnogi kanału wentylacyjnego w mm
Oznaczanie:
| Typ | EF1 | EF2 | EF3 | EF4 | EF5 | EF6 | EF9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |
Wymiary
| d [mm] | PVC / PVC-UV | ||||||
|---|---|---|---|---|---|---|---|
| D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Ilość d2 |
m [kg] |
|
| 0050 | 100 | 8 | 80 | 54,0 | 7 | 4 | 0,1 |
| 0063 | 120 | 8 | 100 | 74,0 | 7 | 4 | 0,1 |
| 0075 | 135 | 8 | 115 | 90,0 | 7 | 4 | 0,1 |
| 0090 | 150 | 8 | 130 | 103,0 | 7 | 4 | 0,1 |
| 0110 | 170 | 8 | 150 | 118,5 | 7 | 4 | 0,2 |
| 0125 | 185 | 8 | 165 | 138,0 | 7 | 8 | 0,2 |
| 0140 | 200 | 8 | 175 | 148,0 | 7 | 8 | 0,2 |
| 0160 | 230 | 8 | 200 | 172,0 | 7 | 8 | 0,2 |
| 0180 | 250 | 8 | 220 | 193,0 | 7 | 8 | 0,3 |
| 0200 | 270 | 8 | 240 | 212,0 | 7 | 8 | 0,3 |
| 0225 | 295 | 8 | 265 | 237,0 | 7 | 8 | 0,3 |
| 0250 | 320 | 10 | 290 | 260,0 | 7 | 12 | 0,3 |
| 0280 | 360 | 10 | 325 | 295,0 | 9 | 12 | 0,4 |
| 0315 | 395 | 10 | 350 | 320,0 | 9 | 12 | 0,5 |
| 0355 | 435 | 10 | 400 | 368,0 | 9 | 12 | 0,6 |
| 0400 | 480 | 10 | 445 | 415,0 | 9 | 16 | 0,8 |
| 0450 | 530 | 10 | 495 | 469,0 | 9 | 16 | 1,2 |
| 0500 | 580 | 10 | 545 | 519,0 | 9 | 20 | 1,4 |
| 0560 | - | - | - | - | - | - | - |
| 0600 | 730 | 12 | 690 | 641,0 | 11 | 24 | 2,2 |
| 0630 | - | - | - | - | - | - | - |
| 1250 | - | - | - | - | - | - | - |
.png)
| d [mm] | PP / PPs / PE / PPs-el / PVDF | ||||||
|---|---|---|---|---|---|---|---|
| D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Ilość d2 | m [kg] |
|
| 0050 | 100 | 8 | 80 | 54,0 | 7 | 4 | 0,1 |
| 0063 | 120 | 8 | 100 | 74,0 | 7 | 4 | 0,1 |
| 0075 | 135 | 8 | 115 | 90,0 | 7 | 4 | 0,1 |
| 0090 | 150 | 8 | 130 | 103,0 | 7 | 4 | 0,1 |
| 0110 | 170 | 8 | 150 | 118,5 | 7 | 4 | 0,2 |
| 0125 | 185 | 8 | 165 | 138,0 | 7 | 8 | 0,2 |
| 0140 | 200 | 8 | 175 | 148,0 | 7 | 8 | 0,2 |
| 0160 | 230 | 8 | 200 | 172,0 | 7 | 8 | 0,2 |
| 0180 | 250 | 8 | 220 | 193,0 | 7 | 8 | 0,3 |
| 0200 | 270 | 8 | 240 | 212,0 | 7 | 8 | 0,3 |
| 0225 | 295 | 8 | 265 | 237,0 | 7 | 8 | 0,3 |
| 0250 | 320 | 10 | 290 | 260,0 | 7 | 12 | 0,3 |
| 0280 | 360 | 10 | 325 | 295,0 | 9 | 12 | 0,4 |
| 0315 | 395 | 10 | 350 | 320,0 | 9 | 12 | 0,5 |
| 0355 | 435 | 10 | 400 | 368,0 | 9 | 12 | 0,6 |
| 0400 | 480 | 10 | 445 | 415,0 | 9 | 16 | 0,8 |
| 0450 | 530 | 10 | 495 | 469,0 | 9 | 16 | 1,2 |
| 0500 | 580 | 10 | 545 | 519,0 | 9 | 20 | 1,6 |
| 0560 | 700 | 12 | 660 | 562,0 | 11 | 24 | 2,3 |
| 0600 | - | - | - | - | - | - | - |
| 0630 | 730 | 12 | 700 | 661,0 | 11 | 24 | 2,7 |
| 1250 | 1350 | 15 | 1310 | 1280,0 | 11 | 32 | 7,1 |
