TH-90 - Trójnik orłowy
TH-90 - Trójnik orłowy o kącie rozwarcia 90° chemoodporny wykonany z tworzyw sztucznych
Wykonanie:
- trójnik orłowy kąt <90°
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3mm lub zgodnie z DIN 4741
- zakończenia mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Trójnik orłowy TH [m] - 90 - [d]
[m] - typ materiału
[d] - średnice kanału wentylacyjnego w mm
Oznaczanie:
| Typ | TH1-90 | TH2-90 | TH3-90 | TH4-90 | TH5-90 | TH6-90 | TH9-90 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

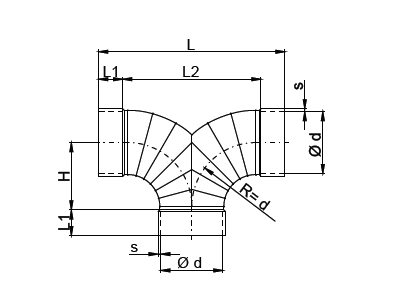

Wymiary
.png)
| d [mm] |
PVC / PVC-UV | PP / PPs / PE / PPs-el / PVDF | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
H [mm] |
a [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
H [mm] |
s [mm] |
m [kg] |
|
| 0050 | 170 | 25 | 120 | 60 | 3,0 | 0,2 | 170 | 30 | 110 | 55 | 3,0 | 0,2 |
| 0063 | 200 | 25 | 150 | 75 | 3,0 | 0,3 | 200 | 30 | 140 | 70 | 3,0 | 0,2 |
| 0075 | 230 | 35 | 160 | 80 | 3,0 | 0,3 | 230 | 35 | 160 | 80 | 3,0 | 0,2 |
| 0090 | 260 | 35 | 190 | 95 | 3,0 | 0,5 | 260 | 35 | 190 | 95 | 3,0 | 0,3 |
| 0110 | 320 | 40 | 240 | 120 | 3,0 | 0,6 | 320 | 40 | 240 | 120 | 3,0 | 0,4 |
| 0125 | 350 | 40 | 270 | 135 | 3,0 | 0,8 | 350 | 40 | 270 | 135 | 3,0 | 0,6 |
| 0140 | 380 | 40 | 300 | 150 | 3,0 | 1,0 | 380 | 40 | 300 | 150 | 3,0 | 0,7 |
| 0160 | 420 | 40 | 340 | 170 | 3,0 | 1,4 | 420 | 40 | 340 | 170 | 3,0 | 0,8 |
| 0180 | 480 | 50 | 380 | 190 | 3,0 | 1,9 | 480 | 50 | 380 | 190 | 3,0 | 1,0 |
| 0200 | 520 | 50 | 420 | 210 | 3,0 | 2,2 | 520 | 50 | 420 | 210 | 3,0 | 1,4 |
| 0225 | 570 | 50 | 470 | 235 | 3,5 | 2,5 | 570 | 50 | 470 | 235 | 3,5 | 1,8 |
| 0250 | 620 | 50 | 520 | 260 | 3,5 | 3,0 | 620 | 50 | 520 | 260 | 4,0 | 2,3 |
| 0280 | 680 | 50 | 580 | 290 | 3,5 | 3,7 | 680 | 50 | 580 | 290 | 4,0 | 4,2 |
| 0315 | 750 | 50 | 650 | 325 | 3,5 | 4,9 | 750 | 50 | 650 | 325 | 5,0 | 4,8 |
| 0355 | 830 | 50 | 730 | 365 | 3,5 | 6,3 | 830 | 50 | 730 | 365 | 5,0 | 6,2 |
| 0400 | 920 | 50 | 820 | 410 | 3,5 | 8,0 | 920 | 50 | 820 | 410 | 6,0 | 7,7 |
| 0450 | 1050 | 55 | 940 | 470 | 3,5 | 14,0 | 1030 | 50 | 930 | 465 | 6,0 | 12,0 |
| 0500 | 1150 | 55 | 1040 | 520 | 4,0 | 16,0 | 1140 | 50 | 1040 | 520 | 6,0 | 15,0 |
| 0600 | 1360 | 65 | 1230 | 615 | 5,0 | 23,0 | - | - | - | - | - | - |
| 0630 | - | - | - | - | - | - | 1440 | 70 | 1300 | 650 | 6,0 | 20,0 |
