TRB - Trójnik siodłowy rewizyjny*
TRB - Trójnik siodłowy pod kątem 90° z pokrywą rewizyjną chemoodporny wykonany z tworzyw sztucznych
Przeznaczony do samodzielnego wykonywania nietypowych trójników lub wcinek w prostych odcinkach rur.
Wykonanie:
- trójnik siodłowy pod kątem 90° z pokrywą rewizyjną do wspawania.
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe
- łączenie przez spawanie
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał

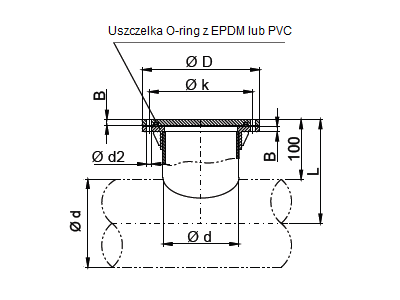

Wymiarowanie:
Trójnik siodłowy rewizyjny TRB[x] - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Wersje materiałowe:
- PVC-U (RAL 7011),
- PPs (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-C (biały),
Oznaczanie:
| Typ | TRB1- | TRB2- | TRB3- | TRB4- | TRB5- | TRB6- | TRB7- |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-C |
| d [mm] |
PVC-U / PVC-C | PP / PPs / PE / PPs-el / PVDF | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
D [mm] |
B [mm] |
k [mm] |
d2 [mm] |
Ilość d2 [mm] |
L [mm] |
D [mm] |
B [mm] |
k [mm] |
d2 [mm] |
Ilośćl d2 [mm] |
|
| 0110 | 155 | 170 | 8 | 150 | 7 | 4 | 155 | 170 | 8 | 150 | 7 | 4 |
| 0125 | 165 | 185 | 8 | 165 | 7 | 8 | 165 | 185 | 8 | 165 | 7 | 8 |
| 0140 | 170 | 200 | 8 | 175 | 7 | 8 | 170 | 200 | 8 | 175 | 7 | 8 |
| 0160 | 180 | 230 | 8 | 200 | 7 | 8 | 180 | 230 | 8 | 200 | 7 | 8 |
| 0180 | 190 | 250 | 8 | 220 | 7 | 8 | 190 | 250 | 8 | 220 | 7 | 8 |
| 0200 | 200 | 270 | 8 | 240 | 7 | 8 | 200 | 270 | 8 | 240 | 7 | 8 |
| 0225 | 215 | 295 | 8 | 265 | 7 | 8 | 215 | 295 | 8 | 265 | 7 | 8 |
| 0250 | 225 | 320 | 8 | 290 | 7 | 12 | 225 | 320 | 8 | 290 | 7 | 12 |
| 0280 | 240 | 360 | 10 | 325 | 9 | 12 | 240 | 360 | 10 | 325 | 9 | 12 |
| 0315 | 260 | 395 | 10 | 350 | 9 | 12 | 260 | 395 | 10 | 350 | 9 | 12 |
| 0355 | 280 | 435 | 10 | 400 | 9 | 12 | 280 | 435 | 10 | 400 | 9 | 12 |
| 0400 | 300 | 480 | 10 | 445 | 9 | 16 | 300 | 480 | 10 | 445 | 9 | 16 |
