TROE - Trójnik rewizyjny*
TROE - Trójnik rewizyjny pod kątem 90° z pokrywą rewizyjną chemoodporny wykonany z tworzyw sztucznych.
Przeznaczony do bezpośredniego montażu w ciągu kanałów umożliwiający kontrolę i czyszczenie instalacji.
Wykonanie:
- trójnik rewizyjny kąt <90°, z pokrywą rewizyjną,
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe
- łączenie przez spawanie
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Trójnik rewizyjny TROE[x] - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Wersje materiałowe:
- PVC-U (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-C (biały),
Oznaczanie:

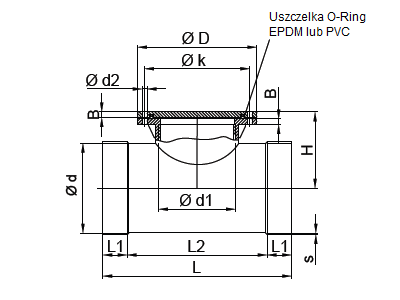

| Typ | TROE1- | TROE2- | TROE3- | TROE4- | TROE5- | TROE6- | TROE7- |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-C |
| dxd1 [mm] |
PVC-U / PVC-C | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
H [mm] |
D [mm] |
B [mm] |
k [mm] |
d2 [mm] |
Ilość d 2 | |
| 0110-0110 | 225 | 40 | 145 | 3,0 | 100 | 170 | 8 | 150 | 7 | 4 |
| 0125-0125 | 285 | 50 | 185 | 3,0 | 105 | 185 | 8 | 165 | 7 | 8 |
| 0140-0140 | 295 | 45 | 205 | 3,0 | 115 | 200 | 8 | 175 | 7 | 8 |
| 0160-0160 | 330 | 40 | 250 | 4,5 | 125 | 230 | 8 | 200 | 7 | 8 |
| 0180-0180 | 380 | 55 | 270 | 3,2 | 135 | 250 | 8 | 220 | 7 | 8 |
| 0200-0200 | 385 | 50 | 285 | 5,0 | 145 | 270 | 8 | 240 | 7 | 8 |
| 0225-0225 | 455 | 60 | 335 | 3,5 | 155 | 295 | 8 | 265 | 7 | 8 |
| 0250-0250 | 415 | 50 | 315 | 5,0 | 170 | 320 | 8 | 290 | 7 | 12 |
| 0280-0250 | 460 | 50 | 360 | 3,2 | 185 | 320 | 8 | 290 | 7 | 12 |
| 0315-0250 | 525 | 55 | 415 | 3,2 | 200 | 320 | 8 | 290 | 7 | 12 |
| 0355-0250 | 560 | 50 | 460 | 5,0 | 220 | 320 | 8 | 290 | 7 | 12 |
| 0400-0250 | 610 | 60 | 490 | 4,0 | 245 | 320 | 8 | 290 | 7 | 12 |
| dxd1 [mm] |
PP / PPs / PE / PPs-el / PVDF | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
H [mm] |
D [mm] |
B [mm] |
k [mm] |
d2 [mm] |
Ilość d2 | |
| 0110-0110 | 225 | 40 | 145 | 3,0 | 100 | 170 | 8 | 150 | 7 | 4 |
| 0125-0125 | 285 | 50 | 185 | 3,0 | 105 | 185 | 8 | 165 | 7 | 8 |
| 0140-0140 | 295 | 45 | 205 | 3,0 | 115 | 200 | 8 | 175 | 7 | 8 |
| 0160-0160 | 330 | 40 | 250 | 3,0 | 125 | 230 | 8 | 200 | 7 | 8 |
| 0180-0180 | 380 | 55 | 270 | 3,0 | 135 | 250 | 8 | 220 | 7 | 8 |
| 0200-0200 | 385 | 50 | 285 | 3,0 | 145 | 270 | 8 | 240 | 7 | 8 |
| 0225-0225 | 455 | 60 | 335 | 3,5 | 155 | 295 | 8 | 265 | 7 | 8 |
| 0250-0250 | 415 | 50 | 315 | 3,5 | 170 | 320 | 8 | 290 | 7 | 12 |
| 0280-0250 | 460 | 50 | 360 | 4,0 | 185 | 320 | 8 | 290 | 7 | 12 |
| 0315-0250 | 525 | 55 | 415 | 5,0 | 200 | 320 | 8 | 290 | 7 | 12 |
| 0355-0250 | 560 | 50 | 460 | 5,0 | 220 | 320 | 8 | 290 | 7 | 12 |
| 0400-0250 | 610 | 60 | 490 | 6,0 | 245 | 320 | 8 | 290 | 7 | 12 |
