TSA-M - Trójnik siodłowy
TSA-M - Trójnik siodłowy prostopadły o kącie 45° chemoodporny wykonany z tworzyw sztucznych
Wykonanie:
- siodłowy prostopadły, kąt wcięcia <45°
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3mm lub zgodnie z DIN 4741
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Trójnik siodłowy TSA [m] - 90M - [d] - [d2]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
[d2] - średnica odnogi w mm
Oznaczanie:
| Typ | TSA1-90M | TSA2-90M | TSA3-90M | TSA4-90M | TSA5-90M | TSA6-90M | TSA9-90M |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

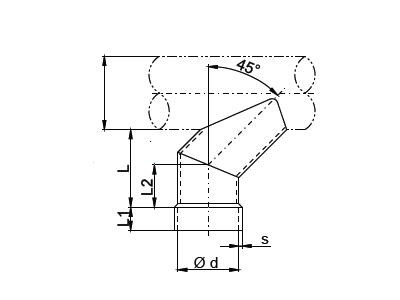

Wymiary
| d [mm] |
PVC / PVC-UV | PP / PPs / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
|
| 50 | 65 | 35 | 30 | 2,4 | 0,1 | 65 | 35 | 30 | 3,0 | 0,1 |
| 63 | 80 | 35 | 33 | 3,0 | 0,2 | 80 | 35 | 33 | 3,0 | 0,1 |
| 75 | 90 | 35 | 36 | 2,2 | 0,2 | 90 | 35 | 36 | 3,0 | 0,1 |
| 90 | 100 | 35 | 39 | 2,7 | 0,2 | 100 | 35 | 39 | 3,0 | 0,2 |
| 110 | 130 | 40 | 53 | 3,2 | 0,3 | 130 | 40 | 53 | 3,0 | 0,3 |
| 125 | 145 | 40 | 56 | 1,8 | 0,4 | 145 | 40 | 56 | 3,0 | 0,3 |
| 140 | 160 | 40 | 59 | 2,8 | 0,5 | 160 | 40 | 59 | 3,0 | 0,4 |
| 160 | 185 | 40 | 73 | 3,2 | 0,8 | 185 | 40 | 73 | 3,0 | 0,5 |
| 180 | 205 | 50 | 77 | 2,5 | 0,8 | 205 | 50 | 77 | 3,0 | 0,6 |
| 200 | 225 | 50 | 81 | 2,5 | 1,0 | 225 | 50 | 81 | 3,0 | 0,8 |
| 225 | 255 | 50 | 87 | 2,8 | 1,3 | 255 | 50 | 97 | 3,5 | 1,1 |
| 250 | 280 | 50 | 102 | 2,9 | 1,6 | 280 | 50 | 102 | 3,5 | 1,3 |
| 280 | 305 | 50 | 108 | 2,9 | 1,9 | 305 | 50 | 108 | 4,0 | 1,9 |
| 315 | 340 | 50 | 115 | 2,9 | 2,4 | 340 | 50 | 115 | 5,0 | 2,8 |
| 355 | 375 | 50 | 124 | 2,9 | 3,0 | 375 | 50 | 124 | 5,0 | 3,5 |
| 400 | 416 | 60 | 133 | 3,2 | 4,0 | 415 | 60 | 133 | 6,0 | 5,3 |
| 450 | 470 | 60 | 153 | 3,6 | 6,5 | 470 | 70 | 153 | 6,0 | 7,0 |
| 500 | 515 | 60 | 164 | 4,0 | 8,0 | 515 | 70 | 164 | 6,0 | 9,8 |
| 560 | - | - | - | - | - | 570 | 70 | 176 | 6,0 | 13,7 |
| 600 | 620 | 65 | 194 | 5,0 | 14,0 | - | - | - | - | - |
| 630 | - | - | - | - | - | 645 | 70 | 201 | 6,0 | 17,0 |
| 700 | 710 | 80 | 265 | 6,0 | 24,0 | - | - | - | - | - |
| 710 | - | - | - | - | - | 720 | 80 | 267 | 8,0 | 24,5 |
| 800 | 800 | 100 | 286 | 6,3 | 33,0 | 800 | 100 | 286 | 8,0 | 30,0 |
