TSA-R - Trójnik siodłowy
TSA-R - Trójnik siodłowy prostopadły pod kątem 45° chemoodporny wykonany z tworzyw sztucznych
Wykonanie:
- siodłowy prostopadły, kąt wcięcia <45°, do wspawania,
- formowane maszynowo do 250mm
- formowane ręcznie od 280mm
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenie rurowe (R)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Trójnik siodłowy TSA[m] - 90R - [d] - [d2]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
[d2] - średnica odnogi w mm
Oznaczanie:
| Typ | TSA1-90R | TSA2-90R | TSA3-90R | TSA4-90R | TSA5-90R | TSA6-90R | TSA9-90R |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

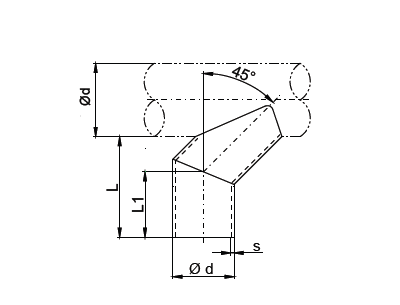

Wymiary
| d [mm] |
PVC / PVC-UV | PP / PPs / PP / PE / PPs-el / PVDF | ||||||
|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
s [mm] |
m [kg] |
|
| 0050 | 100 | 65 | 2,4 | 0,1 | 100 | 65 | 3,0 | 0,1 |
| 0063 | 115 | 68 | 3,0 | 0,2 | 115 | 68 | 3,0 | 0,1 |
| 0075 | 125 | 71 | 2,2 | 0,2 | 125 | 71 | 3,0 | 0,1 |
| 0090 | 135 | 74 | 2,7 | 0,2 | 135 | 74 | 3,0 | 0,2 |
| 0110 | 170 | 93 | 3,2 | 0,3 | 170 | 93 | 3,0 | 0,3 |
| 0125 | 185 | 96 | 1,8 | 0,4 | 185 | 96 | 3,0 | 0,3 |
| 0140 | 200 | 99 | 2,8 | 0,6 | 200 | 99 | 3,0 | 0,4 |
| 0160 | 225 | 113 | 3,2 | 0,8 | 225 | 113 | 3,0 | 0,5 |
| 0180 | 255 | 127 | 2,5 | 0,8 | 255 | 127 | 3,0 | 0,6 |
| 0200 | 275 | 131 | 2,5 | 1,0 | 275 | 131 | 3,0 | 0,8 |
| 0225 | 305 | 147 | 2,8 | 1,3 | 305 | 147 | 3,5 | 1,1 |
| 0250 | 330 | 152 | 2,9 | 1,6 | 330 | 152 | 3,5 | 1,3 |
| 0280 | 355 | 158 | 2,9 | 1,9 | 355 | 158 | 4,0 | 1,9 |
| 0315 | 390 | 165 | 2,9 | 2,4 | 390 | 165 | 5,0 | 2,8 |
| 0355 | 425 | 174 | 2,9 | 3,0 | 425 | 174 | 5,0 | 3,5 |
| 0400 | 475 | 193 | 3,2 | 4,0 | 475 | 193 | 6,0 | 5,3 |
| 0450 | 530 | 223 | 3,6 | 6,5 | 540 | 223 | 6,0 | 7,0 |
| 0500 | 575 | 234 | 4,0 | 8,0 | 585 | 234 | 7,0 | 9,8 |
| 0560 | - | - | - | - | 640 | 246 | 8,0 | 13,7 |
| 0600 | 690 | 264 | 5,0 | 14,0 | - | - | - | - |
| 0630 | - | - | - | - | 715 | 271 | 8,0 | 17,0 |
| 0700 | 790 | 385 | 6,0 | 24,0 | 830 | 385 | 8,0 | 24,0 |
| 0710 | - | - | - | - | 840 | 387 | 8,0 | 24,5 |
| 0800 | 880 | 406 | 6,3 | 33,0 | 920 | 406 | 8,0 | 30,0 |
