F - Kołnierz mufowy płaski
F - Kołnierz mufowy płaski chemoodporny z tworzyw sztucznych pod uszczelkę płaską DI
Wykonanie:
- do montażu na zewnątrz rury lub przez złączkę z kształtką
- zakończenia mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Kołnierz mufowy F[m] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Kołnierze dostępne także w wersji pod uszczelkę o-ring.
Oznaczanie:
| Typ | F1 | F2 | F3 | F4 | F5 | F6 | F9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek |

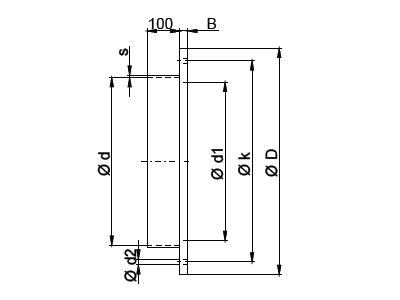

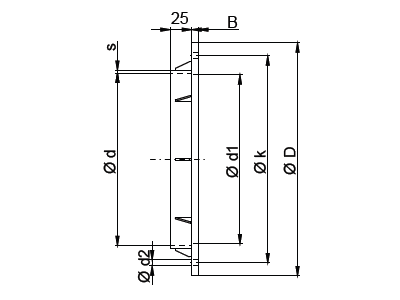

Wymiary
| d [mm] |
D [mm] |
B [mm] |
s [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Ilość d2 [mm] |
PVC / PVC-UV |
PPs / PP / PE PPs-el / PVDF |
|---|---|---|---|---|---|---|---|---|---|
| m[kg] | |||||||||
|
0050 |
100 |
8 |
3 |
80 |
46 |
7 |
4 |
0,1 |
0,1 |
|
0063 |
120 |
8 |
3 |
100 |
59 |
7 |
4 |
0,1 |
0,1 |
|
0075 |
135 |
8 |
3 |
115 |
71 |
7 |
4 |
0,2 |
0,1 |
|
0090 |
150 |
8 |
3 |
130 |
86 |
7 |
4 |
0,2 |
0,1 |
|
0110 |
170 |
8 |
4 |
150 |
106 |
7 |
4 |
0,2 |
0,2 |
|
0125 |
185 |
8 |
4 |
165 |
121 |
7 |
8 |
0,2 |
0,2 |
|
0140 |
200 |
8 |
4 |
175 |
136 |
7 |
8 |
0,3 |
0,2 |
|
0160 |
230 |
8 |
4 |
200 |
156 |
7 |
8 |
0,4 |
0,2 |
|
0180 |
250 |
8 |
4 |
225 |
176 |
7 |
8 |
0,4 |
0,3 |
|
0200 |
270 |
8 |
4 |
240 |
196 |
7 |
8 |
0,4 |
0,3 |
|
0225 |
295 |
8 |
4 |
265 |
221 |
7 |
8 |
0,5 |
0,3 |
|
0250 |
320 |
10 |
4 |
290 |
246 |
7 |
12 |
0,5 |
0,3 |
|
0280 |
360 |
10 |
4 |
325 |
274 |
9 |
12 |
0,8 |
0,4 |
|
0315 |
395 |
10 |
4,5 |
350 |
309 |
9 |
12 |
0,9 |
0,5 |
|
0355 |
435 |
10 |
6 |
400 |
349 |
9 |
12 |
1,0 |
0,6 |
|
0400 |
480 |
10 |
6,5 |
445 |
394 |
9 |
16 |
1,1 |
0,8 |
| d [mm] | PVC,PVC-C, PVC-UV | |||||||
|---|---|---|---|---|---|---|---|---|
| D [mm] |
B [mm] |
s [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Ilość d2 | m [kg] |
|
|
0450 |
530 |
10 |
4 |
495 |
442 |
9 |
16 |
1,8 |
|
0500 |
580 |
10 |
5 |
545 |
490 |
9 |
20 |
2,2 |
|
0560 |
- |
- |
- |
- |
- |
- |
- |
- |
|
0600 |
730 |
12 |
6 |
690 |
588 |
11 |
24 |
4,1 |
|
0630 |
- |
- |
- |
- |
- |
- |
- |
- |
|
0700 |
810 |
12 |
6 |
770 |
688 |
11 |
24 |
4,3 |
|
0710 |
- |
- |
- |
- |
- |
- |
- |
- |
|
0800 |
900 |
12 |
6 |
860 |
788 |
11 |
28 |
4,6 |
|
0900 |
1000 |
12 |
8 |
960 |
884 |
11 |
32 |
6,1 |
|
1000 |
1100 |
12 |
8 |
1060 |
984 |
11 |
32 |
6,8 |
| d [mm] | PPs, PP, PE, PPs-el, PVDF | |||||||
|---|---|---|---|---|---|---|---|---|
| D [mm] |
B [mm] |
s [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Ilość d2 | m [kg] |
|
|
0450 |
530 |
10 |
6 |
495 |
438 |
9 |
16 |
1,5 |
|
0500 |
580 |
10 |
6 |
545 |
488 |
9 |
20 |
1,6 |
|
0560 |
700 |
12 |
6 |
660 |
548 |
11 |
24 |
2,7 |
|
0600 |
- |
- |
- |
- |
- |
- |
- |
- |
|
0630 |
730 |
12 |
6 |
700 |
618 |
11 |
24 |
2,5 |
|
0700 |
810 |
12 |
8 |
770 |
684 |
11 |
24 |
3,4 |
|
0710 |
910 |
12 |
8 |
770 |
694 |
11 |
24 |
3,3 |
|
0800 |
900 |
12 |
8 |
860 |
784 |
11 |
28 |
3,7 |
|
0900 |
1000 |
12 |
8 |
960 |
884 |
11 |
32 |
4,1 |
|
1000 |
1100 |
12 |
10 |
1060 |
980 |
11 |
32 |
5,2 |
|
1200 |
1350 |
15 |
10 |
1310 |
1230 |
11 |
32 |
7,4 |
