Zaślepka chemoodporna prostokątna (EEF)
Zaślepki (dekle) prostokątne EEF z tworzyw sztucznych produkowane są z płyt metodą gięcia i spawania. Grubość płyt, z których wykonane są kształtki zależy od wymiarów poprzecznych. Grubości ścianki kształtek dobrane są zgodnie z normą DIN, tak żeby zapewnić odpowiednią sztywność. W przypadku dużych przekrojów stosowane są dodatkowe wzmocnienia poprawiające sztywność elementów.
W przypadku instalacji chemoodpornych z tworzyw sztucznych wymiarem bazowym jest wymiar zewnętrzny kształtki. W zależności od rodzaju zakończenia systemy z tworzyw sztucznych łączy się poprzez spawanie (mufy), skręcenia (kołnierze) lub klejenie (mufy ale tylko PVC).
Wykonanie:
- zaślepka prostokątna płaska
- na podstawie zamówienia
- formowane i spawane
- minimalna grubość ścianki 4 mm lub zgodnie z DIN4741 T5
- do połączeń kołnierzowych
Temperatura robocza:
Tr. [°C] jak dla materiału
Temperatura maksymalna:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
Zgodny z zastosowanym materiałem
Wymiarowanie:
Kołnierz prostokątny EEF...-A=...... x B=...... [mm]
Uwagi:
Kołnierze standardowo produkowane są bez otworów montażowych.
Wersje materiałowe:
- PVC (szary RAL 7011),
- PPs (szary RAL 7037),
- PP (szary RAL 7032),
- PE (czarny),
- PVDF (naturalny),
Oznaczanie:
| Typ | EEF1- | EEF2- | EEF3- | EEF4- | EEF6- |
|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PVDF |
| PVC / PP / PPs / PE | |||||||
|---|---|---|---|---|---|---|---|

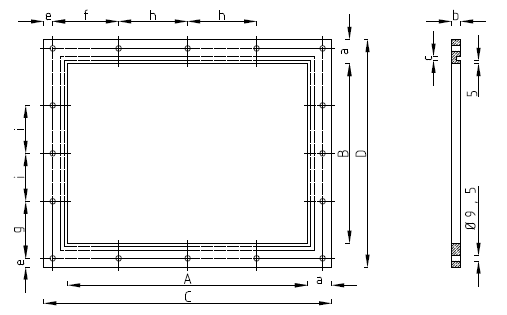

| Wymiar dłuższego boku A lub B [mm] |
a | b | c | d | e | f/g | i |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| 0110 | 30 | 8 | 5 | 3 | 10 | 75 | 0 |
| 0150 | 30 | 8 | 5 | 3 | 10 | 80 | 0 |
| 0200 | 30 | 10 | 5 | 3 | 10 | 80 | 0 |
| 0250 | 30 | 10 | 5 | 3 | 10 | 70 | 55 |
| 0300 | 40 | 10 | 7 | 6 | 15 | 95 | 55 |
| 0350 | 40 | 10 | 7 | 6 | 15 | 100 | 75 |
| 0400 | 40 | 15 | 7 | 6 | 15 | 100 | 100 |
| 0450 | 40 | 15 | 7 | 6 | 15 | 105 | 80 |
| 0500 | 40 | 15 | 7 | 6 | 15 | 100 | 100 |
| 0550 | 40 | 15 | 7 | 6 | 15 | 105 | 85 |
| 0600 | 40 | 15 | 7 | 6 | 15 | 100 | 100 |
| 0650 | 40 | 20 | 7 | 6 | 15 | 100 | 88 |
| 0700 | 40 | 20 | 7 | 6 | 15 | 100 | 100 |
| 0750 | 40 | 20 | 7 | 6 | 15 | 100 | 90 |
| 0800 | 40 | 20 | 7 | 6 | 15 | 100 | 100 |
| 0850 | 40 | 20 | 7 | 6 | 15 | 110 | 90 |
| 0900 | 40 | 20 | 7 | 6 | 15 | 100 | 100 |
| 0950 | 40 | 20 | 7 | 6 | 15 | 104 | 92 |
| 1000 | 40 | 20 | 7 | 6 | 15 | 100 | 100 |
Kształtki wentylacyjne chemoodporne z tworzyw sztucznych o przekroju prostokątnym produkowane są zgodnie z niżej wymienionymi normami:
GRUBOŚCI ŚCIANEK i WZMOCNIENIA:
DIN 4740 Part 5 - Instalacja wentylacyjna. Przewody wentylacyjne z nieplastyfikowanego polichlorku winylu (PVC-U). Przewody niewzmocnione, Minimalna grubość ścianki.
DIN 4741 Part 5 - Instalacja wentylacyjna, Przewody wentylacyjne z polipropylenu (PP). Przewody niewzmocnione typ 1. Minimalna grubość ścianki.
PRZEKROJE I WYMIARY:
PN-EN 1505:2001 - Wentylacja budynków. Przewody proste i kształtki o przekroju prostokątnym. Wymiary (arch.)
PN-C-89206:2005 - Rury wywiewne z nieplastyfikowanego polichlorku winylu (PVC-U).
INNE:
Normy wewnętrzne zakładowe CHEMOTECH.
