MAG - Rękaw elastyczny gładki
MAG - Rękaw elastyczny o gładkiej powierzchni chemoodporny
Rękawy elastyczne o gładkiej powierzchni przeznaczone do montażu w instalacjach HVAC.
Stosuje się je jako elastyczne złącza rur i kompensujące rozciąganie rurociągu. To zmniejsza przewodzenie drgań mechanicznych i akustycznych oraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów.
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Złącze elastyczne MAG [x] - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Mocowanie za pomocą opaski ze stali nierdzewnej.
Wersje materiałów:
- PVC (szary RAL7011)
- PP (czarny)

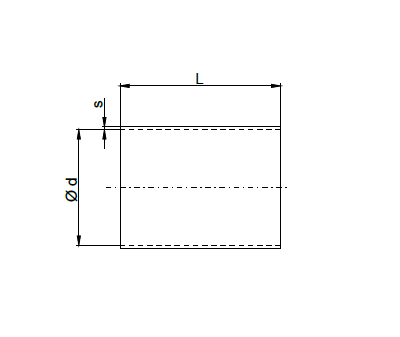

Oznaczanie:
| Typ | MAG1 | MAG3 |
|---|---|---|
| Materiał | PVC | PP |
| d [mm] | PVC | PP | ||
|---|---|---|---|---|
| L [mm] |
s [mm] |
L [mm] |
s [mm] |
|
| 0180 | 100 | 2,0 | 100 | 2,0 |
| 0200 | 100 | 2,0 | 100 | 2,0 |
| 0225 | 100 | 2,0 | 100 | 2,0 |
| 0250 | 100 | 2,0 | 100 | 2,0 |
| 0280 | 100 | 2,0 | 100 | 2,0 |
| 0315 | 100 | 2,0 | 100 | 2,0 |
| 0355 | 150 | 3,0 | 150 | 3,0 |
| 0400 | 150 | 3,0 | 150 | 3,0 |
| 0450 | 150 | 3,0 | 150 | 3,0 |
| 0500 | 150 | 3,0 | 150 | 3,0 |
