MAK-F - Złącza elastyczne kuliste kołnierzowe chemoodporne
Złącza elastyczne kuliste przeznaczone do montażu winstalacjach HVAC.
Stosuje się je jako elastyczne złącza rur i kompensującerozciąganie rurociągu. To zmniejsza przewodzenie drgańmechanicznych i akustycznych oraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów.
Wykonanie:
- złącze kuliste 3mm
- przyłącze kołnierzowe
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Złącze elastyczne MAK [x] - [d] - F
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Istnieje możliwość wyboru materiału kołnierzy pomiędzy PPs, PP, PE lub PPs-el.
Rodzaj wybranego materiału należy wyraźnie zaznaczyć w zamówieniu.
Wersje materiałów:
- PVC (szary)
- PP (szary)
- PP-el (czarny)
- PVC-UV
Oznaczanie:

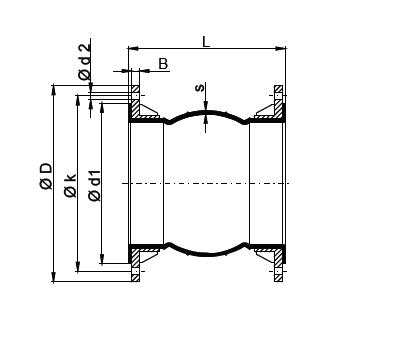

| Typ | MAK1 | MAK3 | MAK5 | MAK9 |
|---|---|---|---|---|
| Materiał | PVC | PP | PP-el | PVC-UV |
| d [mm] |
PVC / PP / PP-el / PVC-UV | PVC | PP-el | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmax [mm] |
Lmin [mm] |
D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
n [szt] |
s [mm] |
m [kg] |
m [kg] |
|
| 0050 | 95 | 60 | 100 | 8 | 80 | 70 | 7 | 4 | 3,0 | 0,26 | 0,27 |
| 0063 | 95 | 55 | 120 | 8 | 100 | 90 | 7 | 4 | 3,0 | 0,28 | 0,29 |
| 0075 | 95 | 53 | 135 | 8 | 115 | 105 | 7 | 4 | 3,0 | 0,49 | 0,57 |
| 0090 | 95 | 50 | 150 | 8 | 130 | 120 | 7 | 4 | 3,0 | 0,51 | 0,61 |
| 0110 | 110 | 65 | 170 | 8 | 150 | 140 | 7 | 4 | 3,0 | 0,59 | 0,62 |
| 0125 | 130 | 80 | 185 | 8 | 165 | 155 | 7 | 8 | 3,0 | 0,60 | 0,64 |
| 0140 | 150 | 95 | 200 | 8 | 175 | 165 | 7 | 8 | 3,0 | 0,76 | 0,80 |
| 0160 | 150 | 90 | 230 | 8 | 200 | 180 | 7 | 8 | 3,0 | 0,99 | 1,03 |
| 0180 | 155 | 105 | 250 | 8 | 220 | 225 | 7 | 8 | 3,0 | 1,20 | 1,27 |
| 0200 | 155 | 105 | 270 | 8 | 240 | 230 | 7 | 8 | 3,0 | 1,50 | 1,57 |
| 0225 | 155 | 95 | 295 | 8 | 265 | 245 | 7 | 8 | 3,0 | 1,65 | 1,74 |
| 0250 | 155 | 95 | 320 | 8 | 290 | 280 | 7 | 12 | 3,0 | 1,85 | 1,94 |
| 0280 | 150 | 90 | 360 | 10 | 325 | 310 | 9 | 12 | 3,0 | 2,31 | 2,42 |
| 0315 | 150 | 90 | 395 | 10 | 350 | 340 | 9 | 12 | 3,0 | 2,51 | 2,62 |
