MAW-3-M - Złącze elastyczne
MAW-3-M - Złącze elastyczne karbowane mufowe chemoodporne przeznaczone do montażu w instalacjach wentylacji.
Stosuje się je jako elastyczne złącza rur i kompensujące rozciąganie rurociągu. To zmniejsza przewodzenie drgań mechanicznych i akustycznych oraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów. Jest wymiarowo stabilny dla różnicy ciśnień ± 2000Pa (przy temperaturze otoczenia 22°C).
Wykonanie:
- złącze karbowane 3mm
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Złącze elastyczne MAW [m] - 3 - [d] - M
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Istnieje możliwość wyboru materiału przyłączy mufowych pomiędzy PPs, PP, PE lub PPs-el.
Rodzaj wybranego materiału należy wyraźnie zaznaczyć w zamówieniu.
Oznaczanie:
| Typ | MAW1-3-M | MAW3-3-M | MAW5-3-M | MAW9-3-M |
|---|---|---|---|---|
| Materiał | PVC-U | PP | PPs-el | PVC-UV |
| Kolor |  |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen | polipropylen samogasnący elektroprzewodzący |
polichlorek winylu |

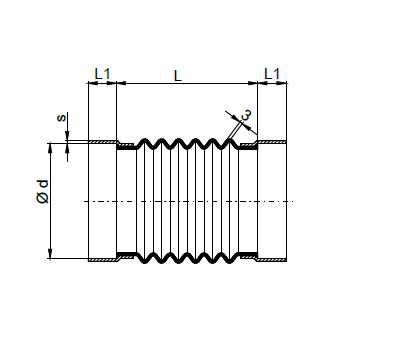

Wymiary
|
d [mm] |
PVC / PVC-UV | PP / PP-el | ||||||
|---|---|---|---|---|---|---|---|---|
| Lmin [mm] |
Lmax [mm] |
L1 [mm] |
s [mm] |
Lmin [mm] |
Lmax [mm] |
L1 [mm] |
s [mm] |
|
| 0075 | 110 | 150 | 35 | 3,0 | 110 | 150 | 35 | 3,0 |
| 0090 | 110 | 150 | 35 | 3,0 | 110 | 150 | 35 | 3,0 |
| 0110 | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0125 | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0140 | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0160 | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0180 | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0200 | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0225 | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0250 | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0280 | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0315 | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0355 | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0400 | 110 | 150 | 45 | 3,0 | 110 | 150 | 45 | 3,0 |
| 0450 | 110 | 150 | 45 | 3,0 | 110 | 150 | 45 | 3,0 |
| 0500 | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0560 | - | - | - | - | 110 | 150 | 100 | 3,0 |
| 0600 | 110 | 150 | 100 | 3,0 | - | - | - | - |
| 0630 | 110 | 150 | 100 | 3,0 | 110 | 150 | 100 | 3,0 |
| 0700 | 110 | 150 | 100 | 3,0 | - | 150 | 100 | 3,0 |
| 0710 | - | - | - | - | 110 | 150 | 100 | 3,0 |
| 0800 | 110 | 150 | 125 | 3,0 | 110 | 150 | 125 | 3,0 |
| 0900 | 110 | 150 | 125 | 3,0 | 110 | 150 | 125 | 3,0 |
| 1000 | 110 | 150 | 125 | 3,0 | 110 | 150 | 125 | 3,0 |
| 1250 | - | - | - | - | 110 | 150 | 125 | 3,0 |
