MAW-6-M - Złącze elastyczne karbowane mufowe chemoodporne przeznaczone do montażu w instalacjach wentylacji.

Stosuje się je jako elastyczne złącza rur i kompensujące rozciąganie rurociągu. To zmniejsza przewodzenie drgań mechanicznych i akustycznych oraz pozwala na uniknięcie naprężeń instalacji oraz kompensację niedokładności montażowych. Złącza elastyczne doskonale nadają się do podłączenia aparatów, pojemników i wentylatorów. Jest wymiarowo stabilny dla różnicy ciśnień ± 2000Pa (przy temperaturze otoczenie 22°C).



Wykonanie:

  • złącze karbowane 6mm
  • zakończenie mufowe (M)
  • łączenie przez klejenie/spawanie/skręcanie

Dane techniczne

Temperatura stosowania:
Tr [°C] jak dla materiału

Temperatura pracy:
Tmax. [°C] jak dla materiału

Ciśnienie pracy:
Pmax. [Pa] jak dla materiału

Kolor:
jak dla materiału

Wymiarowanie:
Złącze elastyczne MAW [m] - 6 - [d] - M

[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm

Uwagi:
Istnieje możliwość wyboru materiału przyłączy mufowych pomiędzy PPs, PP, PE lub PPs-el.
Rodzaj wybranego materiału należy wyraźnie zaznaczyć w zamówieniu.



Oznaczanie:

Typ MAW1-6-M MAW3-6-M MAW5-6-M MAW9-6-M
Materiał PVC-U PP PPs-el PVC-UV
Kolor kolor_pvc-u kolor_pp kolor_pps-el kolor-pvc-uv
Nazwa polichlorek
winylu
polipropylen polipropylen
samogasnący
elektroprzewodzący
polichlorek
winylu

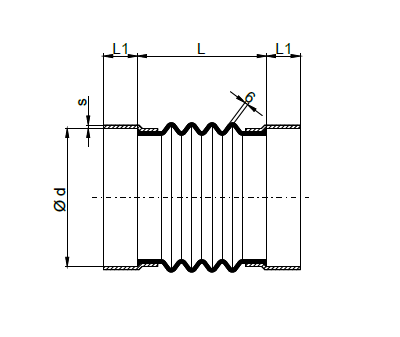

Wymiary

Wymiary

d [mm] PVC / PVC-UV PP / PP-el
  Lmin
[mm]
Lmax
[mm]
L1
[mm]
s
[mm]
Lmin
[mm]
Lmax
[mm]
L1
[mm]
s
[mm]
0450 90 150 45 6,0 90 150 45 6,0
0500 90 150 50 6,0 90 150 50 6,0
0560 - - - - 90 150 100 6,0
0600 90 150 100 6,0 - - - -
0630 - - - - 90 150 100 6,0
0700 90 150 100 6,0 - - - -
0710 - - - - 90 150 100 6,0
0800 90 150 125 6,0 90 150 125 6,0
0900 90 150 125 6,0 90 150 125 6,0
1000 90 150 125 6,0 90 150 125 6,0
1250 - - - - 90 150 125 6,0
