D - Przepustnica jednopłaszczyznowa z mechanizmem ręcznym do płynnej regulacji lub blokowania przepływu w systemach wentylacji.
Wykonanie:
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:

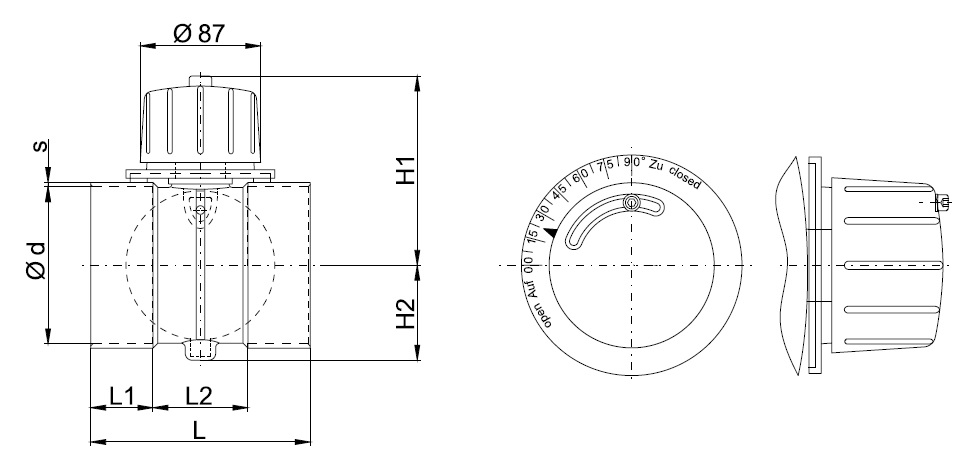

Przepustnica D [m] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Oznaczanie:
Typ | D1 | D2 | D3 | D4 | D5 | D6 | D9 |
---|---|---|---|---|---|---|---|
Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
Kolor | |||||||
Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |
d [mm] | PVC / PVC-C / PVC-UV | PPs / PP / PE / PPs-el / PVDF | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L [mm] |
L1 [mm] |
L2 [mm] |
H1 [mm] |
H2 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
H1 [mm] |
H2 [mm] |
s [mm] |
m [kg] |
|
0050 | 130 | 35 | 60 | 100 | 37 | 3 | 0,4 | 130 | 35 | 60 | 100 | 37 | 3 | 0,2 |
0063 | 130 | 35 | 60 | 107 | 44 | 3 | 0,4 | 130 | 35 | 60 | 107 | 44 | 3 | 0,2 |
0075 | 130 | 35 | 60 | 113 | 50 | 3 | 0,4 | 130 | 35 | 60 | 113 | 50 | 3 | 0,2 |
0090 | 130 | 35 | 60 | 120 | 57 | 3 | 0,4 | 130 | 35 | 60 | 120 | 57 | 3 | 0,2 |
0110 | 155 | 40 | 75 | 130 | 67 | 3 | 0,4 | 155 | 40 | 75 | 130 | 67 | 3 | 0,3 |
0125 | 150 | 40 | 70 | 138 | 81 | 3 | 0,5 | 150 | 40 | 70 | 138 | 81 | 3 | 0,3 |
0140 | 150 | 40 | 70 | 145 | 88 | 3 | 0,5 | 150 | 40 | 70 | 145 | 88 | 3 | 0,4 |
0160 | 150 | 40 | 70 | 155 | 98 | 3 | 0,6 | 150 | 40 | 70 | 155 | 98 | 4 | 0,4 |
0180 | 170 | 50 | 70 | 165 | 108 | 3 | 0,7 | 170 | 50 | 70 | 165 | 108 | 4 | 0,5 |
0200 | 170 | 50 | 70 | 175 | 118 | 3 | 0,8 | 170 | 50 | 70 | 175 | 118 | 4 | 0,6 |
0220 | 170 | 50 | 70 | 188 | 131 | 3 | 0,9 | 170 | 50 | 70 | 188 | 131 | 4 | 0,6 |
0250 | 170 | 50 | 70 | 200 | 145 | 3 | 1,0 | 170 | 50 | 70 | 200 | 145 | 4 | 0,8 |
0280 | 170 | 50 | 70 | 215 | 160 | 3 | 1,3 | 170 | 50 | 70 | 215 | 160 | 4 | 0,9 |
0315 | 170 | 50 | 70 | 233 | 178 | 3 | 1,7 | 170 | 50 | 70 | 233 | 178 | 4 | 1,1 |
0355 | 175 | 50 | 75 | 253 | 213 | 4 | 2,1 | 175 | 50 | 75 | 253 | 213 | 4 | 1,5 |
0400 | 200 | 60 | 80 | 275 | 235 | 4 | 2,6 | 200 | 50 | 80 | 275 | 235 | 4 | 1,9 |

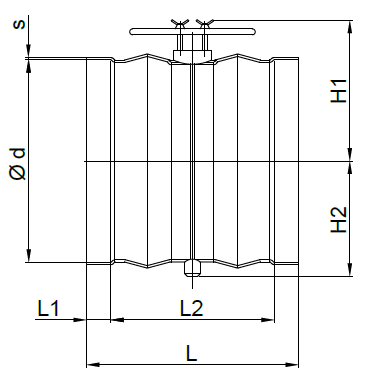

d [mm] |
PVC,PVC-C,PVC-UV | PPs, PP, PE, PPs-el,PVDF | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L [mm] |
L1 [mm] |
L2 [mm] |
H1 [mm] |
H2 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
H1 [mm] |
H2 [mm] |
s [mm] |
m [kg] |
|
0450 | 525 | 60 | 405 | 305 | 260 | 3,6 | 8 | 525 | 60 | 405 | 305 | 260 | 6 | 7,5 |
0500 | 525 | 60 | 405 | 330 | 285 | 4,0 | 10 | 525 | 60 | 405 | 330 | 285 | 6 | 9,5 |
0560 | - | - | - | - | - | - | - | 560 | 50 | 460 | 370 | 315 | 6 | 11,0 |
0600 | 600 | 50 | 500 | 390 | 335 | 5,0 | 17 | - | - | - | - | - | - | - |
0630 | - | - | - | - | - | - | - | 630 | 50 | 530 | 405 | 350 | 6 | 13,5 |
0700 | 700 | 70 | 560 | 440 | 385 | 6,0 | 23 | 700 | 70 | 560 | 440 | 385 | 8 | 19,0 |
0710 | - | - | - | - | - | - | - | 710 | 70 | 570 | 445 | 390 | 8 | 19,0 |
0800 | 800 | 120 | 560 | 490 | 435 | 6,3 | 31 | 800 | 120 | 560 | 490 | 435 | 8 | 24,5 |
0900 | 900 | 120 | 660 | 540 | 485 | 7,0 | 43 | 900 | 120 | 660 | 540 | 485 | 8 | 32,0 |
1000 | 1000 | 120 | 760 | 590 | 535 | 8,0 | 55 | 1000 | 120 | 760 | 590 | 535 | 10 | 45,0 |
1200 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
1250 | 1250 | 120 | 1010 | 715 | 660 | 10,4 | 118 | 1250 | 120 | 1010 | 715 | 660 | 10 | 80,0 |
