DD - Przepustnica szczelna ręczna
DD - Przepustnice ręczne szczelne z płynną regulacją i blokadą za pomocą śruby, połączenia kołnierzowe
Przepustnica jednopłaszczyznowa szczelna z regulacją płynną do ustawienia i blokowania przepływu w systemach HVAC z uszczelnieniem zgodnie z DIN 1946-4.
Wykonanie:
- wersja szczelna
- formowane ciśnieniowo do d=315mm
- formowane maszynowo od d=355mm
- z mechanizmem do regulacji położenia i podziałką
- blokowanie ustawienia śrubą w dowolnej pozycji 0°-90°
- szczelne przejście osi
- środek przepustnicy nie wymaga konserwacji
- uszczelnienie zgodnie z normą DIN EN 12273
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- połączenie kołnierzowe
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak materiał
Wymiarowanie:
Przepustnica DD [x] - [d]
[x] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Wersje materiałowe:
- PVC (RAL 7011),
- PPS (szary RAL 7037)
- PP (RAL7032),
- PE (czarny),
- PPs-el (czarny),
- PVDF (naturalny),
- PVC-UV (biały),
Oznaczanie:

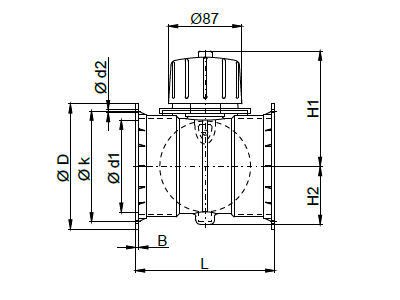

| Typ | DD1 | DD2 | DD3 | DD4 | DD5 | DD6 | DD9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| d [mm] | PVC / PVC-C / PVC-UV | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
n [szt] |
H1 [mm] |
H2 [mm] |
m [kg] |
|
| 0110 | 220 | 170 | 8 | 150 | 106 | 7 | 4 | 130 | 67 | 1,1 |
| 0125 | 215 | 185 | 8 | 165 | 121 | 7 | 8 | 138 | 81 | 1,2 |
| 0140 | 215 | 200 | 8 | 175 | 136 | 7 | 8 | 145 | 88 | 1,5 |
| 0160 | 215 | 230 | 8 | 200 | 156 | 7 | 8 | 155 | 98 | 1,8 |
| 0180 | 235 | 250 | 8 | 225 | 176 | 7 | 8 | 165 | 108 | 1,9 |
| 0200 | 235 | 270 | 8 | 240 | 196 | 7 | 8 | 175 | 118 | 2,1 |
| 0225 | 235 | 295 | 8 | 265 | 221 | 7 | 8 | 188 | 131 | 2,2 |
| 0250 | 240 | 320 | 10 | 290 | 246 | 7 | 12 | 200 | 145 | 3,0 |
| 0280 | 245 | 360 | 10 | 325 | 274 | 9 | 12 | 215 | 160 | 3,5 |
| 0315 | 245 | 395 | 10 | 350 | 309 | 9 | 12 | 233 | 178 | 4,2 |
| 0355 | 245 | 435 | 10 | 400 | 349 | 9 | 12 | 253 | 213 | 4,8 |
| 0400 | 270 | 480 | 10 | 445 | 394 | 9 | 16 | 275 | 235 | 5,2 |

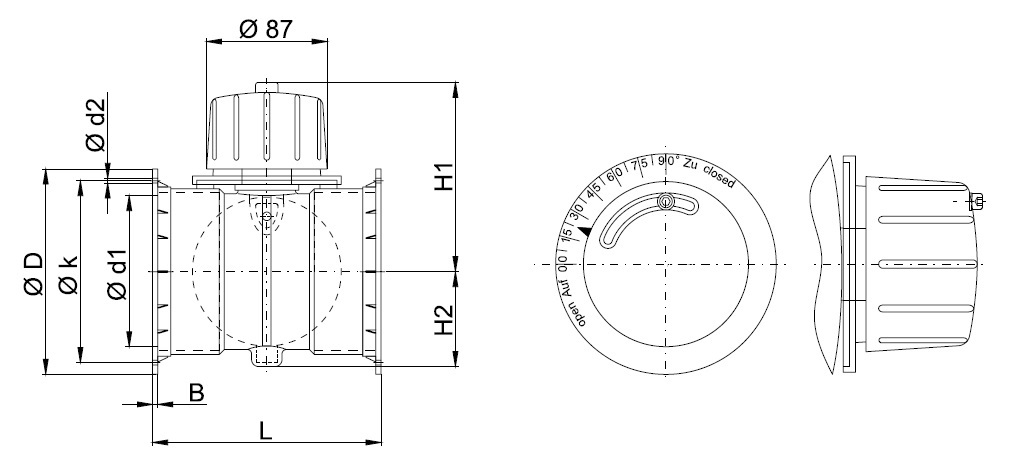

.jpg)
| d [mm] | PPs / PP / PE / PPs-el / PVDF | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
D [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
n [szt] |
H1 [mm] |
H2 [mm] |
m [kg] |
|
| 0110 | 215 | 170 | 8 | 150 | 106 | 7 | 4 | 130 | 67 | 0,7 |
| 0125 | 210 | 185 | 8 | 165 | 121 | 7 | 8 | 138 | 81 | 0,8 |
| 0140 | 210 | 200 | 8 | 175 | 136 | 7 | 8 | 145 | 88 | 0,9 |
| 0160 | 210 | 230 | 8 | 200 | 156 | 7 | 8 | 155 | 98 | 1,0 |
| 0180 | 230 | 250 | 8 | 220 | 176 | 7 | 8 | 165 | 108 | 1,1 |
| 0200 | 230 | 270 | 8 | 240 | 196 | 7 | 8 | 175 | 118 | 1,2 |
| 0225 | 230 | 295 | 8 | 265 | 221 | 7 | 8 | 188 | 131 | 1,4 |
| 0250 | 235 | 320 | 10 | 290 | 246 | 7 | 12 | 200 | 145 | 1,8 |
| 0280 | 240 | 360 | 10 | 325 | 274 | 9 | 12 | 215 | 160 | 2,0 |
| 0315 | 240 | 395 | 10 | 350 | 309 | 9 | 12 | 233 | 178 | 2,7 |
| 0355 | 240 | 435 | 10 | 400 | 349 | 9 | 12 | 253 | 213 | 3,3 |
| 0400 | 265 | 480 | 10 | 445 | 394 | 9 | 16 | 275 | 235 | 3,5 |
