DS - Przepustnica stopniowa ręczna
DS - Przepustnica jednopłaszczyznowa do ręcznej stopniowej regulacji lub blokowania przepływu w systemach wentylacji chemoodpornych.
Wykonanie:
- formowane ciśnieniowo do d=315mm
- formowane maszynowo od d=355mm
- z mechanizmem do regulacji położenia i podziałką
- blokowanie ustawienia co 15°
- szczelne przejście osi obrotowej
- środek przepustnicy nie wymaga konserwacji
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Przepustnica DS [m] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Wersje materiałowe
Oznaczanie:
| Typ | DS1 | DS2 | DS3 | DS4 | DS5 | DS6 | DS9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

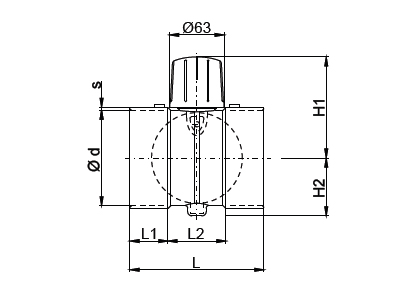

Wymiary
| d [mm] | PVC / PVC-C / PVC-UV | PPs / PP / PE / PPs-el / PVDF | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
H1 [mm] |
H2 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
H1 [mm] |
H2 [mm] |
s [mm] |
m [kg] |
|
| 0050 | 130 | 35 | 60 | 88 | 37 | 3,0 | 0,2 | 130 | 35 | 60 | 88 | 37 | 3 | 0,2 |
| 0063 | 130 | 35 | 60 | 95 | 45 | 3,0 | 0,2 | 130 | 35 | 60 | 95 | 44 | 3 | 0,2 |
| 0075 | 130 | 35 | 60 | 100 | 50 | 3,0 | 0,3 | 130 | 35 | 60 | 100 | 50 | 3 | 0,2 |
| 0090 | 130 | 35 | 60 | 108 | 57 | 3,5 | 0,3 | 130 | 35 | 60 | 108 | 57 | 3 | 0,2 |
| 0110 | 155 | 40 | 75 | 118 | 67 | 3,5 | 0,4 | 155 | 40 | 75 | 118 | 67 | 3 | 0,3 |
| 0125 | 150 | 40 | 70 | 126 | 81 | 3,5 | 0,5 | 150 | 40 | 70 | 126 | 81 | 3 | 0,3 |
| 0140 | 150 | 40 | 70 | 133 | 88 | 3,5 | 0,5 | 150 | 40 | 70 | 133 | 88 | 3 | 0,4 |
| 0160 | 150 | 40 | 70 | 143 | 98 | 3,5 | 0,6 | 150 | 40 | 70 | 143 | 98 | 4 | 0,4 |
| 0180 | 170 | 50 | 70 | 153 | 108 | 3,5 | 0,7 | 170 | 50 | 70 | 153 | 108 | 4 | 0,5 |
| 0200 | 170 | 50 | 70 | 163 | 118 | 3,5 | 0,8 | 170 | 50 | 70 | 163 | 118 | 4 | 0,6 |
| 0225 | 170 | 50 | 70 | 176 | 131 | 3,5 | 0,9 | 170 | 50 | 70 | 176 | 131 | 4 | 0,6 |
| 0250 | 175 | 50 | 75 | 188 | 145 | 3,5 | 1,0 | 175 | 50 | 75 | 188 | 145 | 4 | 0,8 |
| 0280 | 175 | 50 | 75 | 203 | 160 | 3,5 | 1,3 | 175 | 50 | 75 | 203 | 160 | 4 | 0,9 |
| 0315 | 175 | 50 | 75 | 221 | 178 | 3,5 | 1,7 | 175 | 50 | 75 | 221 | 178 | 4 | 1,1 |
