RSK - Klapa zwrotna pionowa
RSK - Klapa zwrotna pionowa samoczynna
Klapa zwrotna samoczynna z połączeniami mufowymi
Wykonanie:
- pionowe
- formowane ciśnieniowo do d=315mm
- formowane maszynowo od d=355mm
- zakres pracy 0°-2x90°
- szczelne przejście osi
- środek przepustnicy nie wymaga konserwacji
- uszczelnienie zgodnie z normą DIN EN 12273
- minimalna grubość ścianki 3 mm lub zgodnie z DIN 4741
- zakończenia mufowe (M)
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Klapa zwrotna pionowa RSK [m] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Oznaczanie:
| Typ | RSK1 | RSK2 | RSK3 | RSK4 | RSK5 | RSK6 | RSK9 |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |

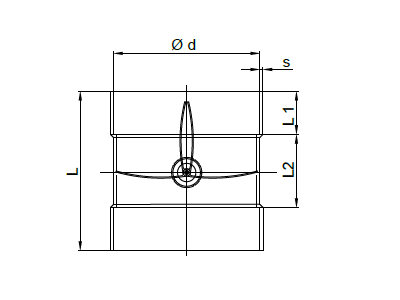

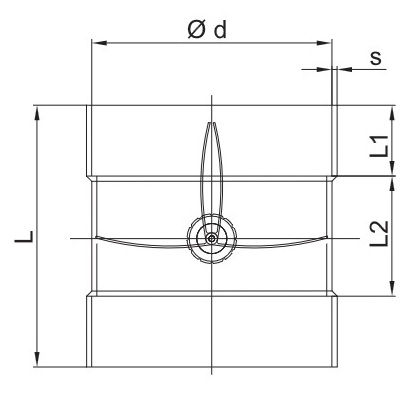

Wymiary
| d [mm] | PVC / PVC-C / PVC-UV | PPs / PP / PE / PPs-el / PVDF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
L [mm] |
L1 [mm] |
L2 [mm] |
s [mm] |
m [kg] |
|
| 0110 | 155 | 40 | 75 | 3 | 0,3 | 155 | 40 | 75 | 3,0 | 0,3 |
| 0125 | 150 | 40 | 70 | 3 | 0,3 | 150 | 40 | 70 | 3,0 | 0,3 |
| 0140 | 150 | 40 | 70 | 3 | 0,4 | 150 | 40 | 70 | 3,0 | 0,4 |
| 0160 | 150 | 40 | 70 | 3 | 0,4 | 150 | 40 | 70 | 3,0 | 0,4 |
| 0180 | 170 | 50 | 70 | 3 | 0,5 | 170 | 50 | 70 | 3,0 | 0,5 |
| 0200 | 170 | 50 | 70 | 3 | 0,6 | 170 | 50 | 70 | 3,0 | 0,6 |
| 0225 | 170 | 50 | 70 | 3 | 0,6 | 170 | 50 | 70 | 3,5 | 0,6 |
| 0250 | 170 | 50 | 70 | 3 | 0,8 | 170 | 50 | 70 | 3,5 | 0,8 |
| 0280 | 170 | 50 | 70 | 3 | 0,9 | 170 | 50 | 70 | 4,0 | 0,9 |
| 0315 | 170 | 50 | 70 | 3 | 1,1 | 170 | 50 | 70 | 5,0 | 1,1 |
| 0355 | 175 | 50 | 75 | 4 | 1,4 | 175 | 50 | 75 | 5,0 | 1,4 |
| 0400 | 200 | 60 | 80 | 5 | 1,7 | 200 | 60 | 80 | 6,0 | 1,7 |
