DDF - Przejście dachowe (przepust)

DDF - Przejście dachowe (przepust)

DDF - Przejście dachowe chemoodporne do przeprowadzenia przewodów chemoodpornych (przepust dachowy) z płytą montażową.



Wykonanie:

  • możliwe wykonanie pod dowolnym kątem
  • formowane mechanicznie do d=450mm
  • minimalna grubość 3 mm lub DIN 4741
  • standardowo do przepustu rury o mniejszej średnicy
  • zalecane mocowanie do konstrukcji dachu
  • zakończenie rurowe (R)
  • łączenie przez klejenie/spawanie/skręcanie

Dane techniczne

Temperatura stosowania:
Tr [°C] jak dla materiału

Temperatura pracy:
Tmax. [°C] jak dla materiału

Ciśnienie pracy:
Pmax. [Pa] jak dla materiału

Kolor:
jak dla materiału

Wymiarowanie:
Przejście dachowe DDF[m] - [o] - [D1]

[m] - typ materiału
[D1] - średnica przepustu dla kanału wentylacyjnego w mm
[o] - M-mufa lub F-kołnierz



Oznaczanie:

Typ DDF1 DDF2 DDF3 DDF4 DDF5 DDF6 DDF9
Materiał PVC-U PPs PP PE PPs-el PVDF PVC-UV
Kolor kolor_pvc-u kolor-pps kolor_pp kolor_pe kolor_pps-el kolor-pvdf kolor-pvc-uv
Nazwa polichlorek
winylu
polipropylen
samogasnący
polipropylen polietylen polipropylen
samogasnący
elektroprzewodzący
polifluorek
winylidenu
polichlorek
winylu

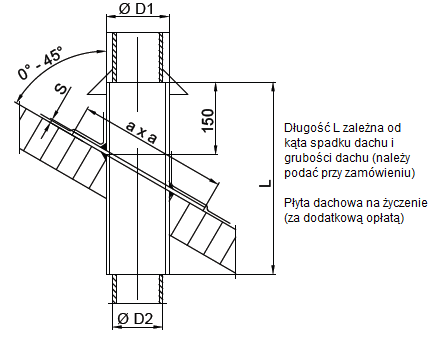

Wymiary

Wymiary

d [mm] PVC / PVC-C / PPs / PP / PE / PPs-el / PVDF / PVC-UV
  D1
[mm]
D2
[mm]
axa
[mm]
s
[mm]
0075 75 63 400 4,0
0110 110 90 400 4,0
0125 125 110 400 4,0
0140 140 125 450 4,0
0160 160 140 450 4,0
0180 180 160 500 4,0
0200 200 180 500 4,0
0225 225 200 550 4,0
0250 250 225 550 4,0
0280 280 250 600 6,0
0315 315 280 650 6,0
0355 355 315 700 6,0
0400 400 355 750 6,0
0450 450 400 800 8,0
