DSB-F - Wyrzutnia pionowa
DSB-F - Wyrzutnia dachowa chemoodporna z przeciwdeszczową miską skroplin i rurą spustową, zaprojektowana aerodynamicznie.
Wykonanie:
- wyrzut pionowy z osłoną przeciwdeszczową
- formowane mechanicznie do d=400mm
- minimalna grubość 3 mm lub DIN 4741
- brak wywiewu przez rurę spustową skroplin
- niski opór (132 Pa) w 10m/sec. Wylot powietrza prędkość (VDI 2051)
- zakończenie kołnierzowe (F)
- łączenie przez skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Wyrzutnia DSB [m] - F - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Dodatkowa siatka ochrona VSR jako opcja.
Oznaczanie:
| Typ | DSB1-F | DSB2-F | DSB3-F | DSB4-F | DSB5-F | DSB6-F | DSB9-F |
|---|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
| Kolor |  |
 |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winyl |

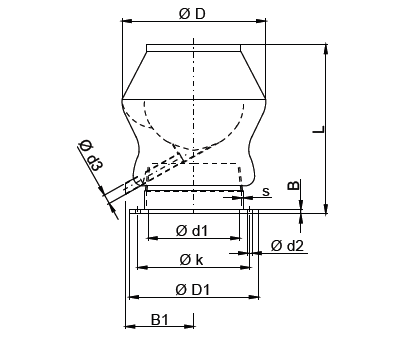

Wymiary
| d [mm] | PVC / PVC-C / PPs / PP / PE / PPs-el / PVDF / PVC-UV | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D [mm] |
L [mm] |
s [mm] |
B1 [mm] |
d3 [mm] |
D1 [mm] |
B [mm] |
k [mm] |
d1 [mm] |
d2 [mm] |
Liczba d2 | m [kg] |
|
| 0110 | 170 | 260 | 3,0 | 80 | 20 | 170 | 8 | 150 | 111 | 7 | 4 | 0,6 |
| 0125 | 185 | 280 | 3,0 | 90 | 20 | 185 | 8 | 165 | 126 | 7 | 8 | 0,7 |
| 0140 | 200 | 300 | 3,0 | 100 | 20 | 200 | 8 | 175 | 141 | 7 | 8 | 0,8 |
| 0160 | 230 | 330 | 3,0 | 115 | 25 | 230 | 8 | 200 | 161 | 7 | 8 | 1,0 |
| 0180 | 250 | 365 | 3,0 | 130 | 25 | 250 | 8 | 220 | 181 | 7 | 8 | 1,7 |
| 0200 | 270 | 395 | 3,0 | 150 | 25 | 270 | 8 | 240 | 201 | 7 | 8 | 1,8 |
| 0225 | 295 | 425 | 3,0 | 156 | 25 | 295 | 8 | 265 | 226 | 7 | 8 | 2,6 |
| 0250 | 320 | 465 | 3,0 | 185 | 25 | 320 | 10 | 290 | 251 | 7 | 12 | 2,8 |
| 0280 | 360 | 505 | 3,0 | 205 | 25 | 360 | 10 | 325 | 281 | 9 | 12 | 3,4 |
| 0315 | 395 | 555 | 3,0 | 235 | 32 | 395 | 10 | 350 | 316 | 9 | 12 | 4,8 |
| 0355 | 435 | 615 | 4,0 | 260 | 32 | 435 | 10 | 400 | 356 | 9 | 12 | 6,6 |
| 0400 | 480 | 670 | 4,0 | 290 | 40 | 480 | 10 | 445 | 401 | 9 | 16 | 7,4 |

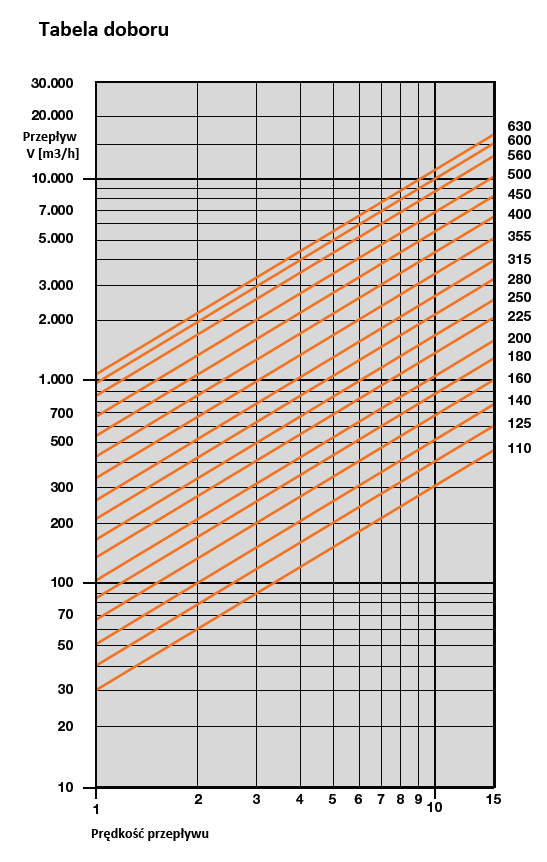

Dobór

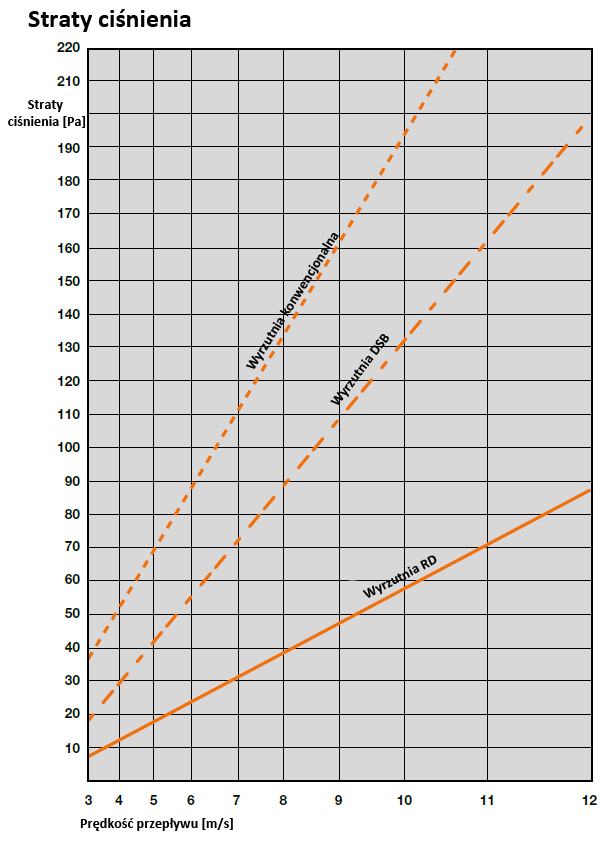

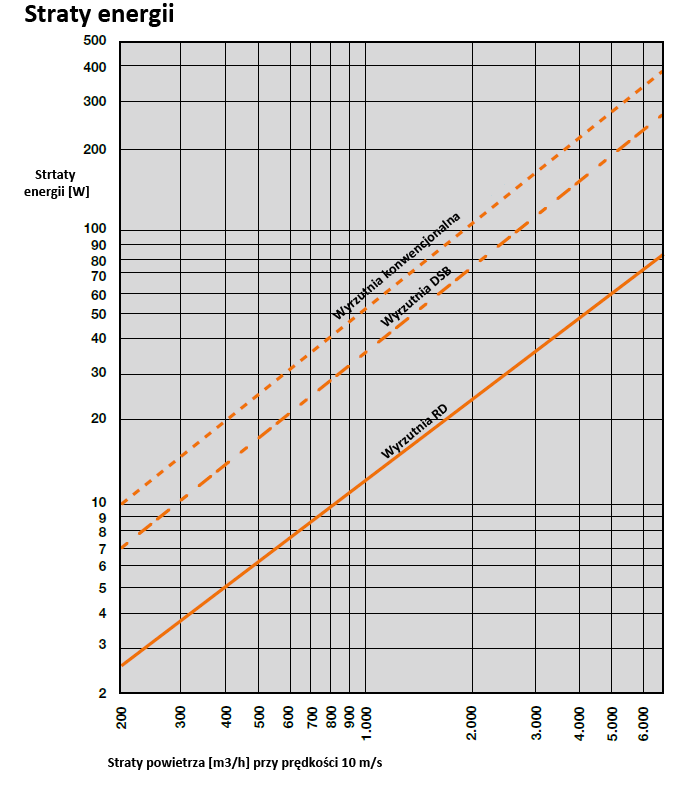

Straty ciśnienia
