RGH - Wyrzutnia dachowa
RGH - Wyrzutnia dachowa chemoodporna pionowa z osłoną i odkraplaczem.
Wykonanie:
- wyrzut pionowy z osłoną przeciwdeszczową i odkraplaczem
- formowane mechanicznie do d=800mm
- możliwe wykonanie do d=1250mm
- minimalna grubość 3 mm lub DIN 4741
- zakończenie mufowe (M)
- łączenie przez klejenie/spawanie/skręcanie
Dane techniczne
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału
Wymiarowanie:
Wyrzutnia RGH [m] - M - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Uwagi:
Wyrzutnie dostępne również z przyłączem kołnierzowym RGD...-F-d=......
Oznaczanie:
| Typ | RGH1-M | RGH2-M | RGH3-M | RGH4-M | RGH5-M | RGH6-M |
|---|---|---|---|---|---|---|
| Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF |
| Kolor |  |
 |
 |
 |
 |
 |
| Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |

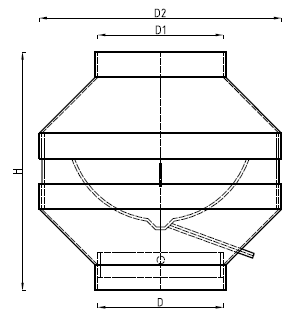

Wymiary
| d [mm] | PVC / PPs / PP / PE / PPs-el / PVDF | |||
|---|---|---|---|---|
| D [mm] |
D1 [mm] |
D2 [mm] |
H [mm] |
|
| 0110 | 110 | 110 | 205 | 290 |
| 0125 | 125 | 125 | 255 | 340 |
| 0140 | 140 | 140 | 255 | 320 |
| 0160 | 160 | 160 | 320 | 410 |
| 0180 | 180 | 180 | 320 | 380 |
| 0200 | 200 | 200 | 360 | 410 |
| 0225 | 225 | 225 | 410 | 430 |
| 0250 | 250 | 250 | 460 | 470 |
| 0280 | 280 | 280 | 510 | 520 |
| 0315 | 315 | 315 | 510 | 440 |

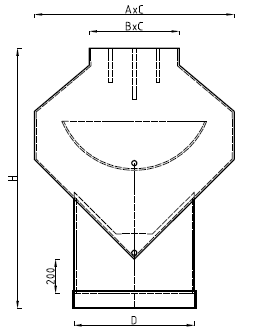

| d [mm] | PVC / PPs / PP / PE / PPs-el / PVDF | ||||
|---|---|---|---|---|---|
| D [mm] |
A [mm] |
B [mm] |
C [mm] |
H [mm] |
|
| 0355 | 355 | 590 | 266 | 390 | 869 |
| 0400 | 400 | 664 | 300 | 440 | 992 |
| 0450 | 450 | 747 | 338 | 495 | 1047 |
| 0500 | 500 | 830 | 375 | 550 | 1140 |
| 0560 | 560 | 913 | 412 | 605 | 1235 |
| 0600 | 600 | 996 | 450 | 660 | 1328 |
| 0630 | 630 | 1079 | 488 | 715 | 1423 |
| 0700 | 700 | 1162 | 525 | 770 | 1516 |
| 0710 | 710 | 1245 | 600 | 825 | 1611 |
| 0800 | 800 | 1328 | 675 | 880 | 1704 |
