RGK - Kołnierz uszczelniający (rozeta) do przejścia dachowego DDF
Wykonanie:
Temperatura stosowania:
Tr [°C] jak dla materiału
Temperatura pracy:
Tmax. [°C] jak dla materiału
Ciśnienie pracy:
Pmax. [Pa] jak dla materiału
Kolor:
jak dla materiału

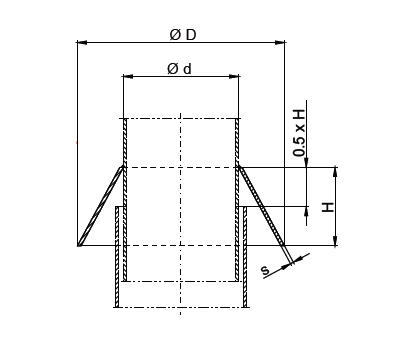

Wymiarowanie:
Kołnierz uszczelniający RGK [m] - [d]
[m] - typ materiału
[d] - średnica kanału wentylacyjnego w mm
Oznaczanie:
Typ | RGK1 | RGK2 | RGK3 | RGK4 | RGK5 | RGK6 | RGK9 |
---|---|---|---|---|---|---|---|
Materiał | PVC-U | PPs | PP | PE | PPs-el | PVDF | PVC-UV |
Kolor | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
Nazwa | polichlorek winylu |
polipropylen samogasnący |
polipropylen | polietylen | polipropylen samogasnący elektroprzewodzący |
polifluorek winylidenu |
polichlorek winylu |
d [mm] | PVC / PVC-C / PPs / PP / PE / PPs-el / PVDF / PVC-UV | |||
---|---|---|---|---|
D [mm] |
H [mm] |
s [mm] |
m [kg] |
|
0075 | 130 | 75 | 3,0 | 0,15 |
0110 | 195 | 75 | 3,0 | 0,20 |
0125 | 210 | 75 | 3,0 | 0,20 |
0140 | 225 | 75 | 3,0 | 0,20 |
0160 | 245 | 75 | 3,0 | 0,30 |
0180 | 265 | 75 | 3,0 | 0,30 |
0200 | 285 | 75 | 3,0 | 0,20 |
0225 | 330 | 90 | 3,0 | 0,30 |
0250 | 355 | 90 | 3,0 | 0,40 |
0280 | 385 | 90 | 3,0 | 0,40 |
0315 | 420 | 90 | 3,0 | 0,70 |
0355 | 460 | 90 | 3,0 | 0,70 |
0400 | 505 | 90 | 3,0 | 0,80 |
0450 | 575 | 110 | 3,0 | 1,00 |
0500 | 640 | 110 | 5,0 | 2,10 |
0600 | 740 | 110 | 5,0 | 2,60 |
0630 | 770 | 110 | 5,0 | 2,90 |
