WDCS-Ex-K
WDCS-Ex-K - chemoodporne-przeciwwybuchowe
Właściwości:
- Przeznaczenie: do przetłaczania atmosfer wybuchowych, powstałych w wyniku zaistnienia mieszanin powietrza z gazami, parami i mgłami wybuchowymi:
- Grupy wybuchowości (podgrupy): II A, II B , II C
- Przestrzeni zagrożonej wybuchem strefy 1 i 2
- W klasach temperaturowych: T3 - T
- Stopień ochrony: IP 56
- Klasa izolacji : F
- Wykonanie: + 40ºC
- Dostępny kolor: czarny
- Tabela odporności chemicznej dostępna w zakładce do pobrania

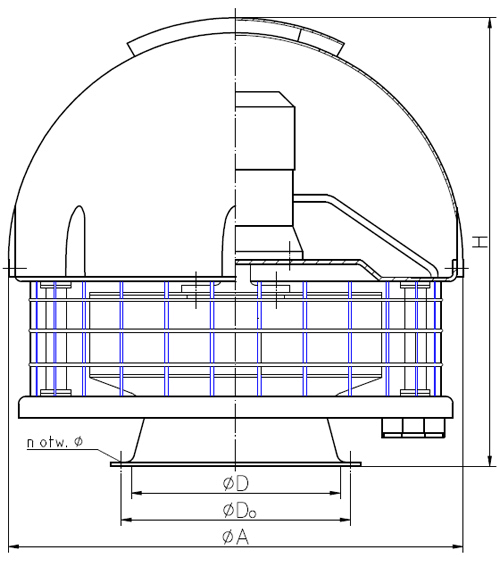

Wymiary
| Typ | Wymiary [mm] | Masa [kg] | |||||
|---|---|---|---|---|---|---|---|
| D | D0 | A | H | n | fi | ||
| WDCS 16 – Ex-K | 160 | 184 | 420 | 418 | 8 | 7 | 10,5 |
| WDCS 20 – Ex-K | 200 | 224 | 476 | 458 | 8 | 7 |
14 |
| WDCS 25 – Ex-K | 250 | 274 | 550 | 507 | 8 | 7 | 17 |
| WDCS 31,5 – Ex-K | 315 | 339 | 660 | 507 | 8 | 7 | 28 |
Dane techniczne
|
|
Prędkość obrotowa [obr/min] |
Zakres wydajności | Zakres spiętrzenia statycznego [Pa] |
Moc silnika [kW] |
Poziom dźwięku | ||
|---|---|---|---|---|---|---|---|
| [m3/s] | [m3/h] | odległość 1m [dB(A)] |
odległość 5m [dB(A)] |
||||
| WDCS 16 – Ex-K | 1450 | 0,04 ÷ 0,159 | 144 ÷ 572 | 125÷ 14 | 0,12 | 57 | 47 |
| WDCS 20 – Ex-K | 1450 | 0,069÷ 0,312 | 248÷ 1123 | 180÷ 17 | 0,18 | 59 | 49 |
| WDCS 25 – Ex-K | 1450 | 0,14÷ 0,625 | 504÷ 2250 | 275÷ 36 | 0,25 | 64 | 55 |
| 950 | 0,092 ÷ 0,407 | 331÷ 1465 | 118÷ 17 | 0,18 | 55 | 46 | |
| WDCS 31,5 – Ex-K | 1450 | 0,27 ÷ 1,23 | 972÷ 4428 | 415÷ 45 | 0,75 | 67 | 58 |
| 950 | 0,17÷ 0,805 | 612÷ 2898 | 178÷ 19 | 0,37 | 58 | 49 | |
| Prędkość obrotowa [obr/min] |
Moc silnika [kW] |
Silnik trójfazowy U=400 V | ||
|---|---|---|---|---|
| Typ silnika | Pobór prądu [A] | |||
| WDCS 16 – Ex-K | 1450 | 0,12 | Ex Skg 63-4A-T3 | 0,5 |
| WDCS 20 – Ex-K | 1450 | 0,18 | Ex Skg 63-4B-T3 | 0,6 |
| WDCS 25 – Ex-K | 1450 | 0,37 | Ex Skh 71-4A-T3 | 0,7 |
| 950 | 0,18 | Ex Skh 71-6A-T3 | 0,8 | |
| WDCS 31,5 – Ex-K | 1450 | 0,75 | Ex Skh 80-4B-T3 | 2,1 |
| 950 | 0,37 | Ex Skh 80-6A-T3 | 1,3 | |

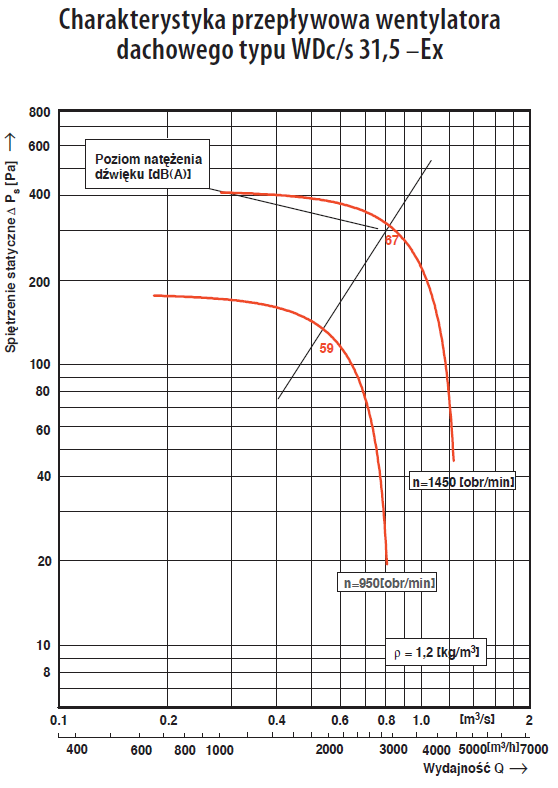

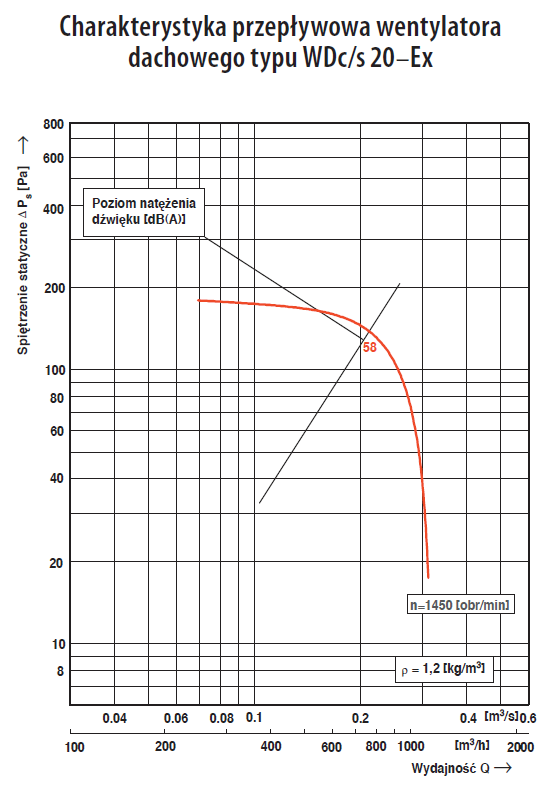

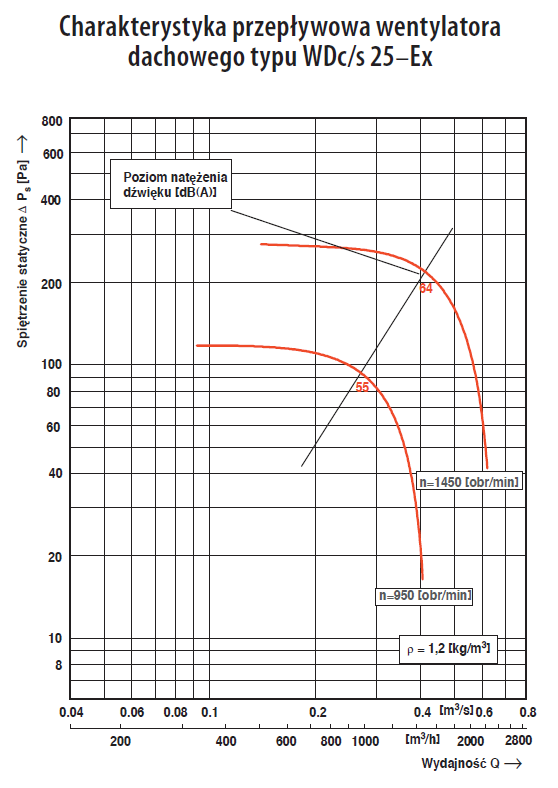

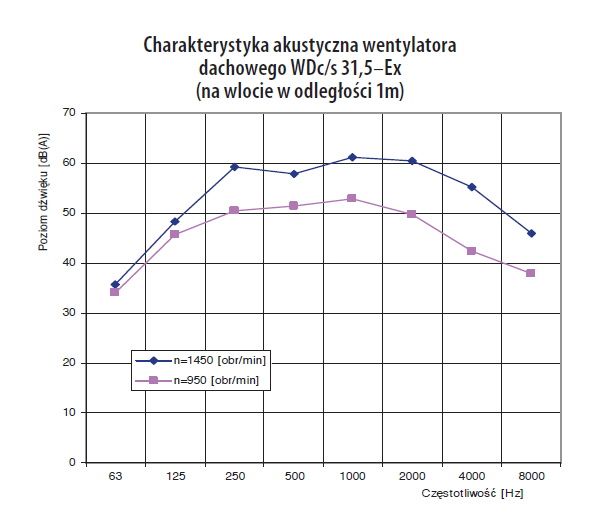

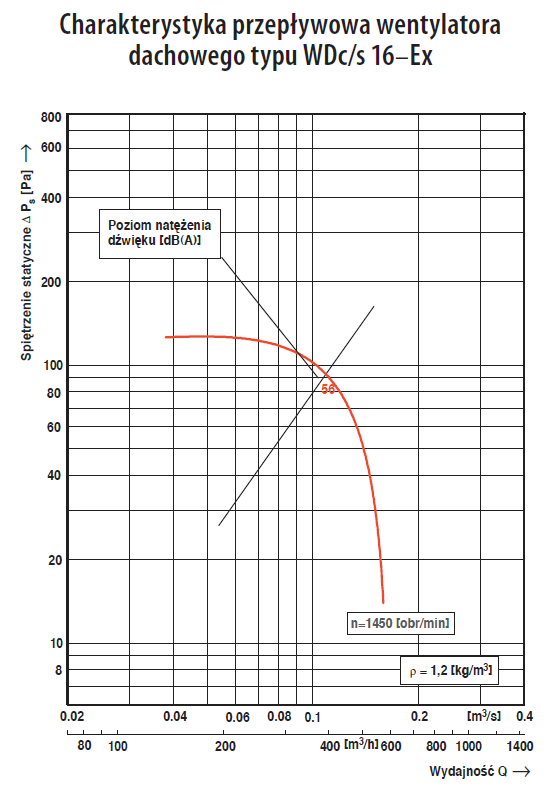

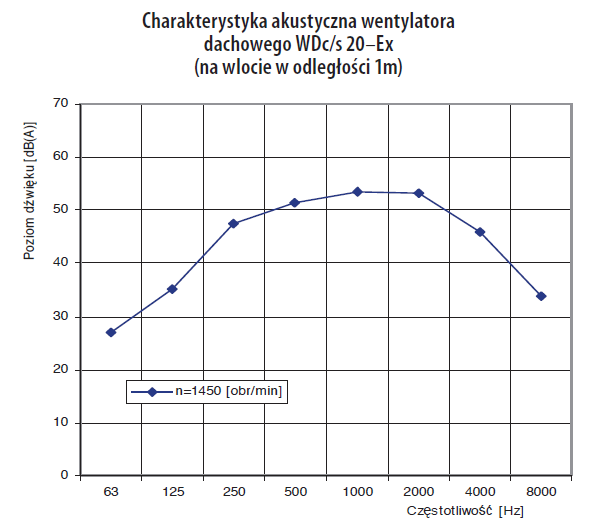

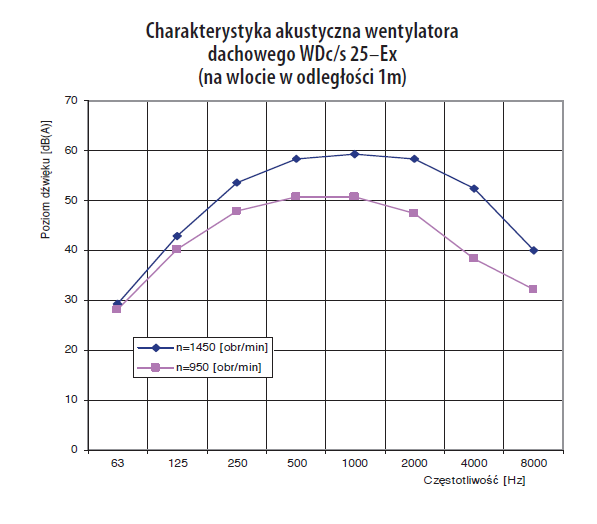

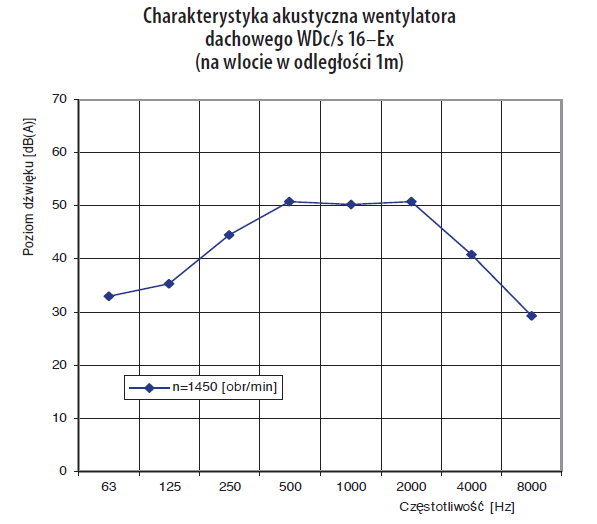

Charakterystyka
