WDCSW-Ex-K
WDCS-Ex-K - Wentylatory dachowe chemoodporne przeciwwybuchowe
Właściwości:
- Przeznaczenie: do przetłaczania atmosfer wybuchowych, powstałych w wyniku zaistnienia mieszanin powietrza z gazami, parami i mgłami wybuchowymi:
- Grupy wybuchowości (podgrupy): II A, II B , II C
- Przestrzeni zagrożonej wybuchem strefy 1 i 2
- W klasach temperaturowych: T3 - T4
- Stopień ochrony: IP 56
- Klasa izolacji: F
- Wykonanie: + 40ºC
- Dostępny kolor: czarny
- Tabela odporności chemicznej dostępna w zakładce do pobrania

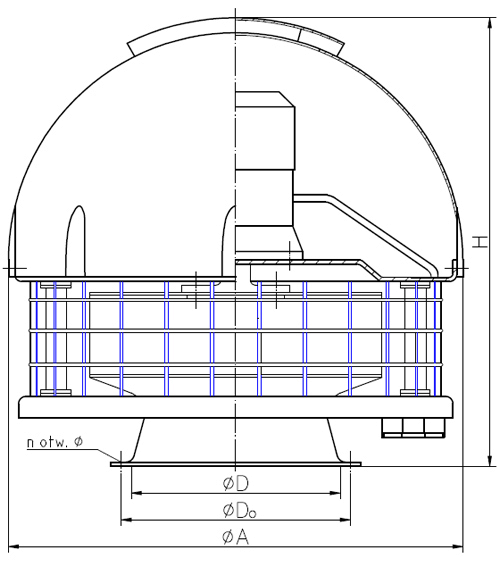

Wymiary
| Typ | Wymiary [mm] | Masa [kg] | |||||
|---|---|---|---|---|---|---|---|
| D | D0 | A | H | n | fi | ||
| WDCSW 16 – Ex | 160 | 184 | 420 | 429 | 8 | 7 | 10,6 |
| WDCSW 20 – Ex | 200 | 224 | 476 | 471 | 8 | 7 |
14,2 |
| WDCSW 25 – Ex | 250 | 274 | 550 | 523 | 8 | 7 | 18,3 |
| WDCSW 31,5 – Ex | 315 | 339 | 660 | 622 | 8 | 7 | 28 |
Dane techniczne
|
|
Prędkość obrotowa [obr/min] |
Zakres wydajności | Zakres spiętrzenia statycznego [Pa] |
Moc silnika [kW] |
Poziom dźwięku | ||
|---|---|---|---|---|---|---|---|
| [m3/s] | [m3/h] | odległość 1m [dB(A)] |
odległość 5m [dB(A)] |
||||
| WDCSW 16 – Ex | 1450 | 0,04 ÷ 0,187 | 144 ÷ 673 | 114÷ 16 | 0,12 | 57 | 48 |
| WDCSW 20 – Ex | 1450 | 0,067 ÷ 0,37 | 241 ÷ 1332 | 185÷ 20 | 0,18 | 59 | 50 |
| WDCSW 25 – Ex | 1450 | 0,137 ÷ 0,7 | 493÷ 2520 | 280÷ 42 | 0,37 | 66 | 57 |
| 950 | 0,088 ÷ 0,46 | 316÷ 1656 | 120÷ 18 | 0,18 | 57 | 48 | |
| WDCSW 31,5 – Ex | 1450 | 0,29 ÷ 1,41 | 1044÷ 5076 | 440÷ 48 | 0,75 | 69 | 60 |
| 950 | 0,19 ÷ 0,927 | 684÷ 3372 | 190÷ 20 | 0,37 | 61 | 52 | |
| Prędkość obrotowa [obr/min] |
Moc silnika [kW] |
Silnik trójfazowy U=400 V | ||
|---|---|---|---|---|
| Typ silnika | Pobór prądu [A] | |||
| WDCSW 16 – Ex | 1450 | 0,12 | Ex Skg 63-4A-T3 | 0,5 |
| WDCSW 20 – Ex | 1450 | 0,18 | Ex Skg 63-4B-T3 | 0,6 |
| WDCSW 25 – Ex | 1450 | 0,37 | Ex Skh 71-4B-T3 | 1,3 |
| 950 | 0,18 | Ex Skh 71-6A-T3 | 0,8 | |
| WDCSW 31,5 – Ex | 1450 | 0,75 | Ex Skh 80-4B-T3 | 2,1 |
| 950 | 0,37 | Ex Skh 80-6A-T3 | 1,3 | |

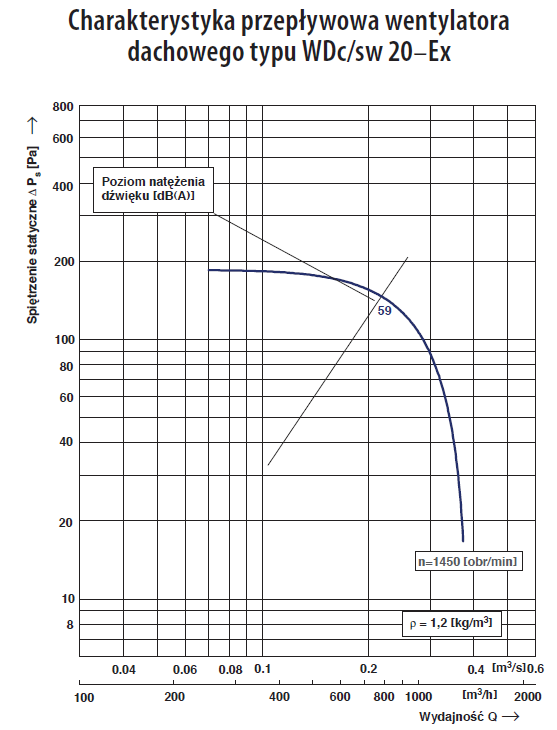

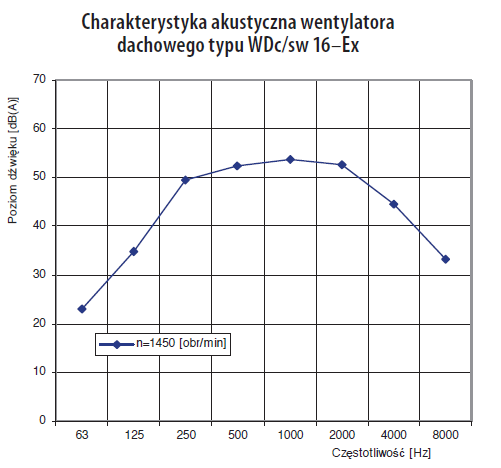

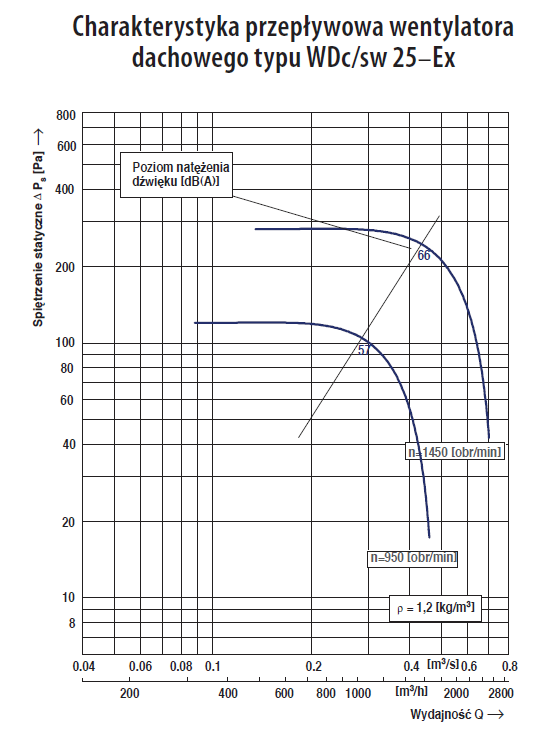

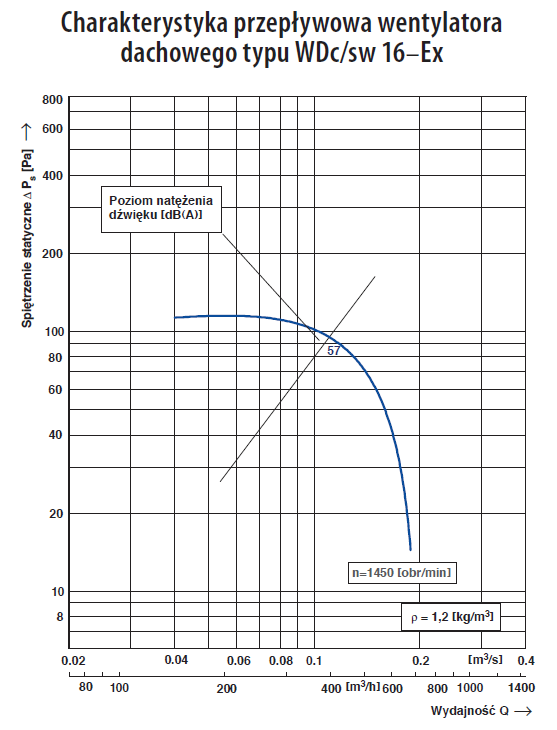

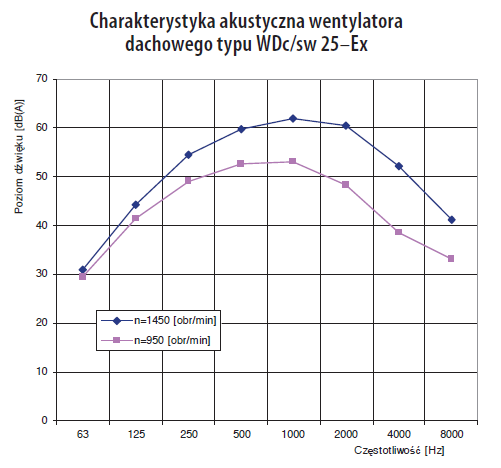

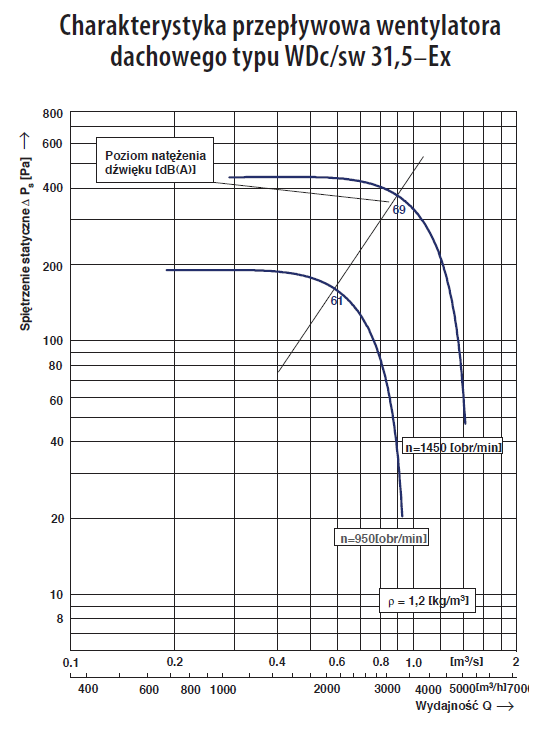

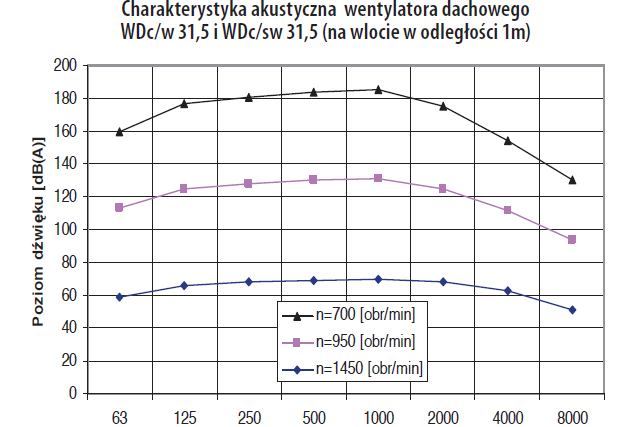

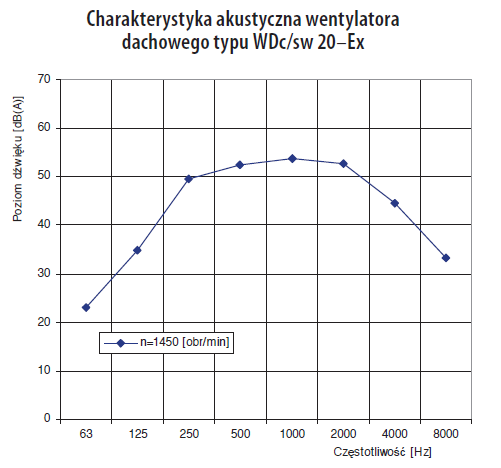

Charakterystyka
