WDC-K - wentylator dachowy chemoodporny

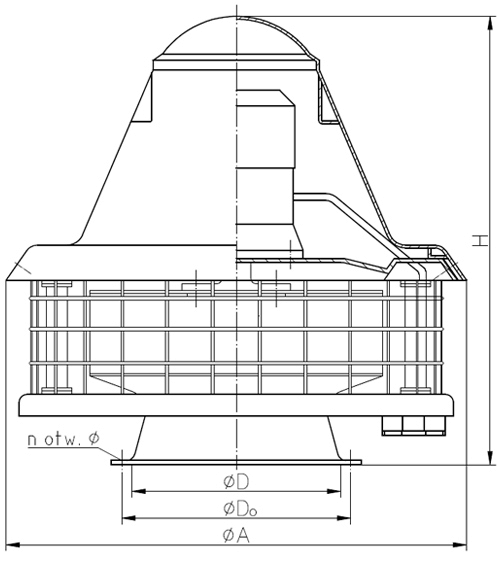

Wykonanie:
Typ | Wymiary [mm] | Masa [kg] | |||||
---|---|---|---|---|---|---|---|
D | D0 | A | H | n | fi | ||
WDc 16 -K | 160 | 184 | 415 | 375 | 8 | 7 | 8,5 |
WDc 20-K | 200 | 224 | 470 | 414 | 8 | 7 | 10 |
WDc 25-K | 250 | 274 | 545 | 472 | 8 | 7 | 13,5 |
WDc 31,5-K | 315 | 339 | 655 | 580 | 8 | 7 | 21 |
WDc 40-K | 400 | 432 | 800 | 625 | 12 | 10 | 32 |
|
Prędkość obrotowa [obr/min] |

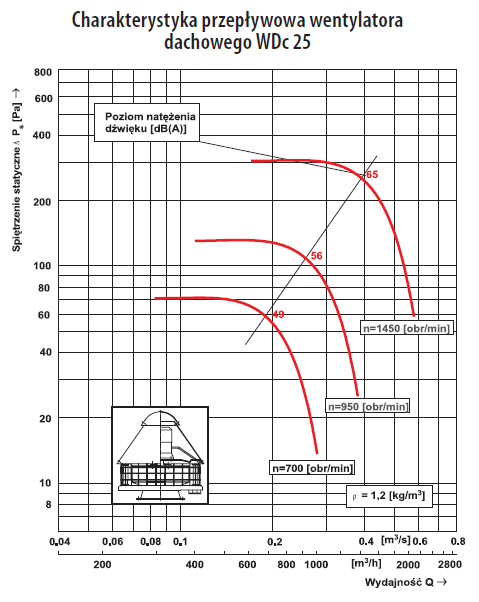

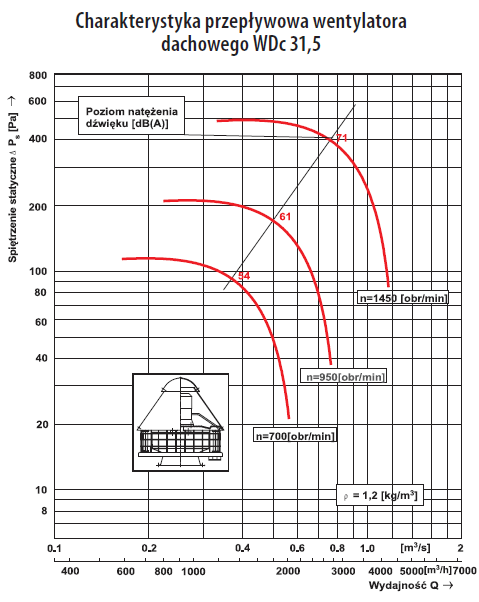

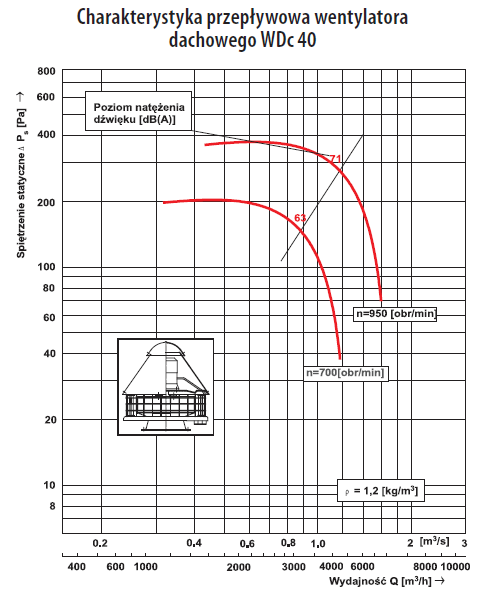

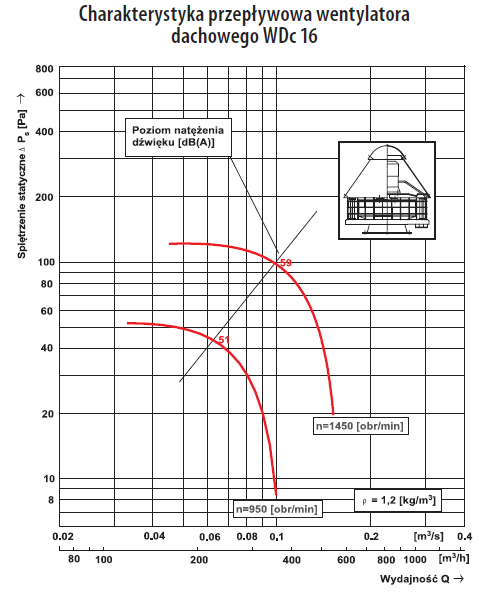

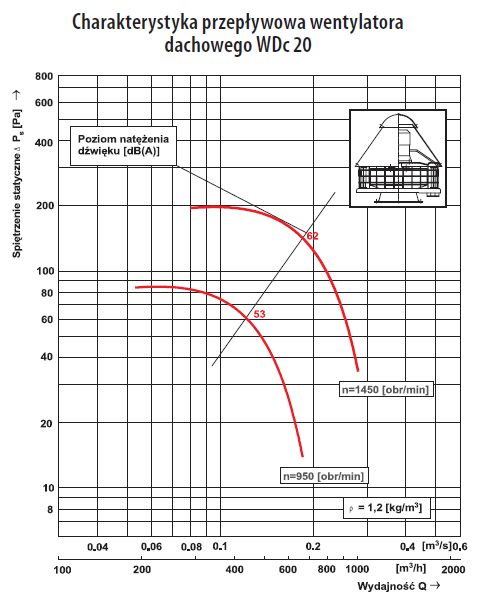

Zakres wydajności | Zakres spiętrenia statycznego [Pa] |

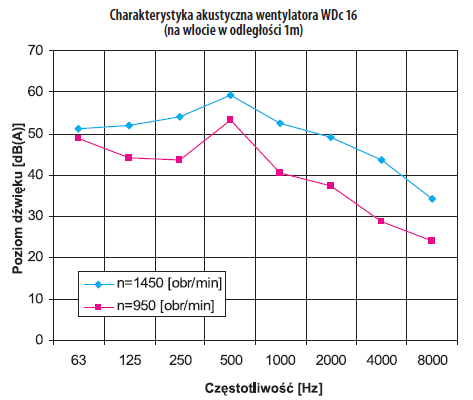

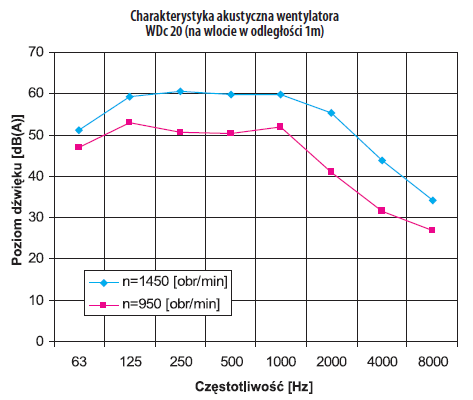

Moc silnika [kW] | Poziom dźwięku | ||
---|---|---|---|---|---|---|---|
[m3/s] | [m3/h] | odległość 1m [dB(A)] |
odległość 5m [dB(A)] |
||||
WDC 16-K | 1450 | 0,04 ÷ 0,152 | 144 ÷ 547 | 121 ÷ 20 | 0,12 | 59 | 50 |
950 | 0,026 ÷ 0,098 | 94 ÷ 353 | 52 ÷ 9 | 0,09 | 51 | 42 | |
WDC 20-K | 1450 | 0,066 ÷ 0,28 | 238 ÷ 1008 | 193 ÷ 34 | 0,18 | 62 | 53 |
950 | 0,043 ÷ 0,185 | 155 ÷ 666 | 83 ÷ 14 | 0,09 | 53 | 44 | |

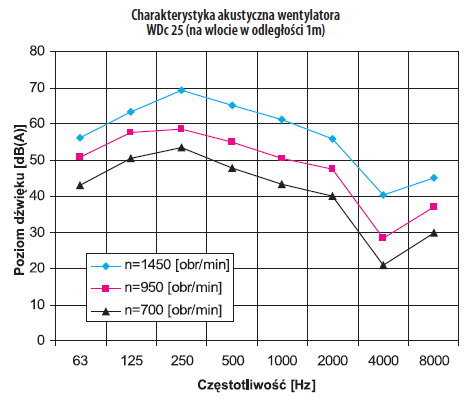

WDC 25-K | 1450 | 0,17 ÷ 0,58 | 612 ÷ 2088 | 312 ÷ 58 | 0,25 | 65 | 56 |
950 | 0,11 ÷ 0,38 | 396 ÷ 1368 | 134 ÷ 24 | 0,18 | 56 | 47 | |
700 | 0,082 ÷ 0,28 | 295 ÷ 1008 | 72 ÷ 14 | 0,09 | 50 | 40 | |

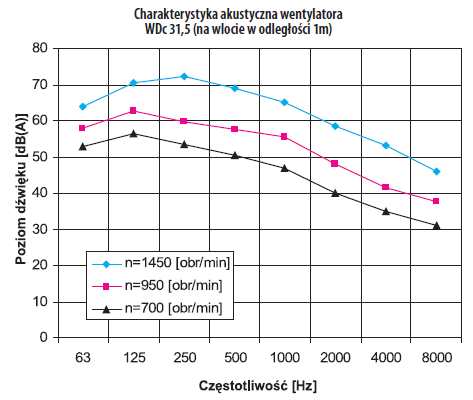

WDC 31,5-K | 1450 | 0,33 ÷ 1,17 | 1188 ÷ 4212 | 478 ÷ 85 | 0,75 | 71 | 62 |
950 | 0,22 ÷ 0,765 | 792 ÷ 2754 | 205 ÷ 36 | 0,37 | 61 | 52 | |
700 | 0,143 ÷ 0,562 | 514 ÷ 2023 | 111 ÷ 22 | 0,18 | 54 | 55 | |

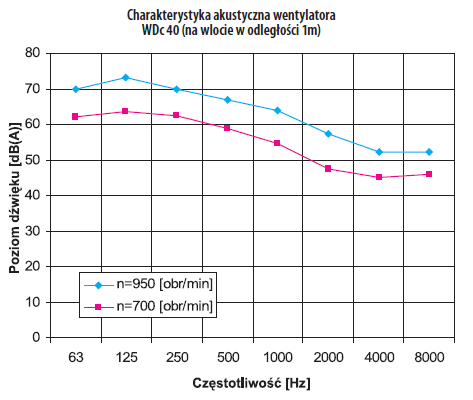

WDC 40-K | 950 | 0,443 ÷ 1,6 | 1548 ÷ 5760 | 285 ÷ 69 | 0,55 | 71 | 62 |
700 | 0,316 ÷ 1,18 | 1134 ÷ 4248 | 189 ÷ 37 | 0,25 | 63 | 54 |
