WDCSO-K - chemoodporne
WDc/s-o-K - Wentylator dachowy chemoodporny z osłoną areodynamiczną
Wykonanie:
- stopień ochrony: IP 55 / IP 44
- klasa izolacji : F
- standardowe: + 40ºC
- specjalne: + 60ºC
- dostępne kolory: biały i szary
- malowanie osłony silnika na dowolny kolor wg wskaźnika RAL

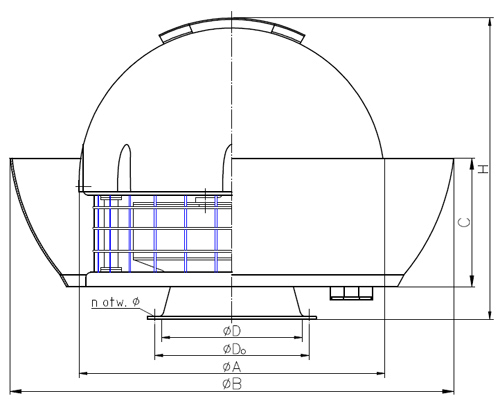

Wymiary
| Typ | Wymiary [mm] | Masa [kg] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D0 | A | B | C | H | n | fi | ||
| WDCSO 16 – K | 160 | 184 | 418 | 550 | 160 | 410 | 8 | 7 | 10,5 |
| WDCSO 20 – K | 200 | 224 | 476 | 690 | 200 | 445 | 8 | 7 | 13,2 |
| WDCSO 25 – K | 250 | 274 | 548 | 780 | 230 | 485 | 8 | 7 | 18 |
Dane techniczne
| Prędkość obrotowa [obr/min] |
Zakres wydajności | Zakres spiętrzenia statycznego [Pa] |
Moc silnika [kW] |
Poziom dźwięku | |||
|---|---|---|---|---|---|---|---|
| [m3/s] | [m3/h] | odległość 1m [dB(A)] |
odległość 5m [dB(A)] |
||||
| WDCSO 16 -K | 1450 | 0,045 ÷ 0,17 | 162 ÷ 612 | 120 ÷ 26 | 0,12 | 60 | 51 |
| 950 | 0,028 ÷ 0,11 | 101 ÷ 396 | 51 ÷ 12 | 0,09 | 49 | 40 | |
| WDCSO 20-K | 1450 | 0,076 ÷ 0,32 | 274 ÷ 1150 | 190 ÷ 35 | 0,18 | 64 | 55 |
| 950 | 0,05 ÷ 0,21 | 180 ÷ 756 | 81 ÷ 14 | 0,09 | 54 | 46 | |
| 700 | 0,037 ÷ 0,15 | 133 ÷ 540 | 191 ÷ 7 | 0,09 | 47 | 38 | |
| WDCSO 25-K | 1450 | 0,16 ÷ 0,64 | 576 ÷ 2304 | 310 ÷ 53 | 0,25 | 65 | 56 |
| 950 | 0,11 ÷ 0,415 | 396 ÷ 1494 | 130 ÷ 28 | 0,18 | 56 | 47 | |
| 700 | 0,08 ÷ 0,31 | 288 ÷ 1116 | 72 ÷ 16 | 0,09 | 49 | 40 | |
| Typ | Prędkość obrotowa [obr/min] |
Moc silnika [kW] |
Silnik trójfazowy U=400 V | Trójnik jednofazowy U=230 V | ||||
|---|---|---|---|---|---|---|---|---|
| Typ silnika | Pobór prądu [A] | Typ silnika |
Pobór prądu [A] |
Typ silnika do regulacji |
Pobór prądu [A] |
|||
| WDCSO 16 -K | 1450 | 0,12 | SKg63-4A | 0,4 | SEKg 63-4A | 1,05 | SSKg 63-4B | 1 |
| 950 | 0,09 | Skg 63-6A | 0,45 | SSKg 63-6C | 1,4 | SSKg 63-6C | 1,4 | |
| WDCSO 20-K | 1450 | 0,18 | SKg63-4B | 0,65 | SEKg 63-4B | 1,4 | SSKg 63-4C | 1,4 |
| 950 | 0,09 | Skg 63-6A | 0,45 | SSKg 63-6A | 0,8 | SSKg 63-6C | 0,8 | |
| 700 | 0,09 | Skh 71-8A | 0,75 | - | - | - | - | |
| WDCSO 25-K | 1450 | 0,25 | Skh 71-4A | 0,85 | SEKh 71-4A | 2,4 | SSKh 71-4B | 1,7 |
| 950 | 0,18 | SKh 71-6A | 0,75 | SSKg 71-6B | 1,6 | SSKg 71-6B | 1,6 | |
| 700 | 0,09 | SKh 71-8A | 0,75 | - | - | - | - | |

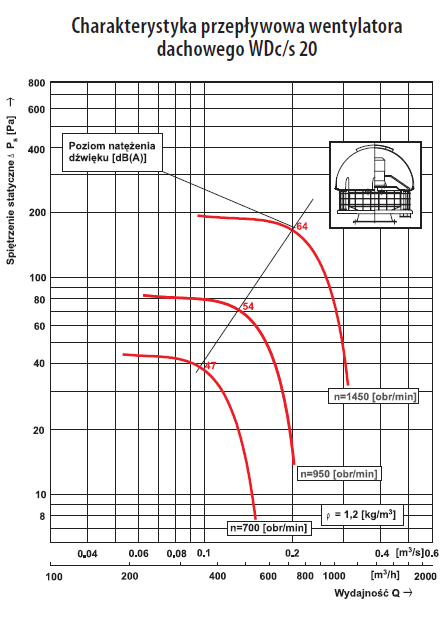

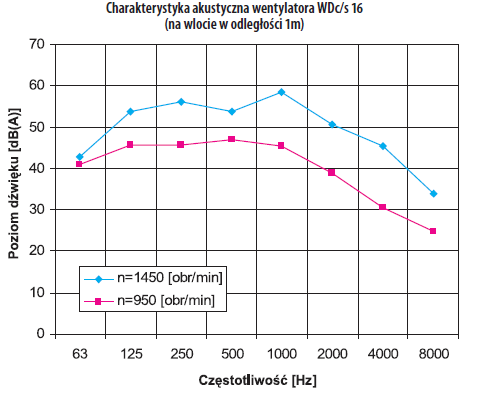

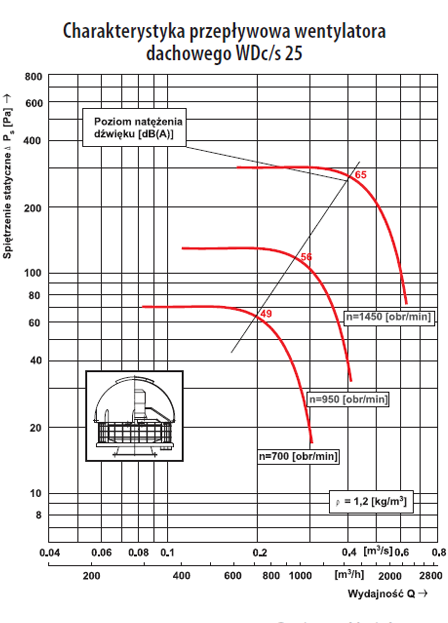

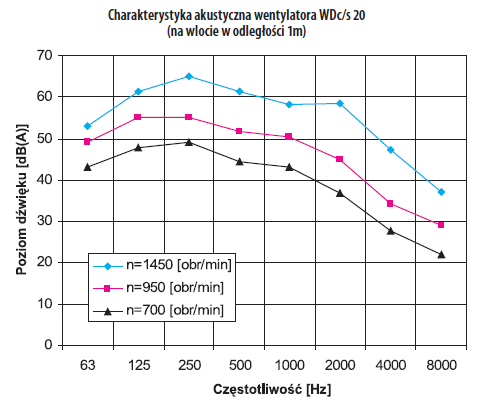

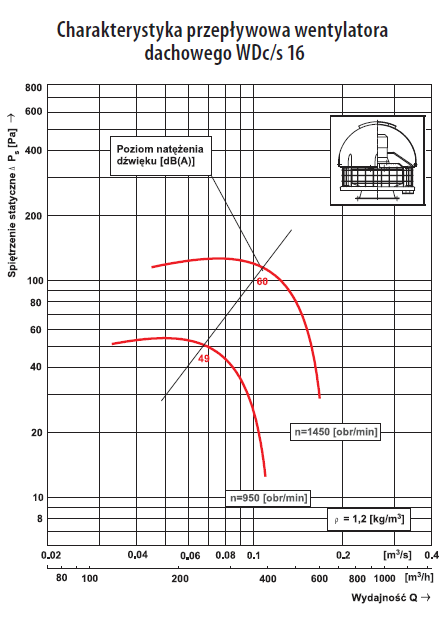

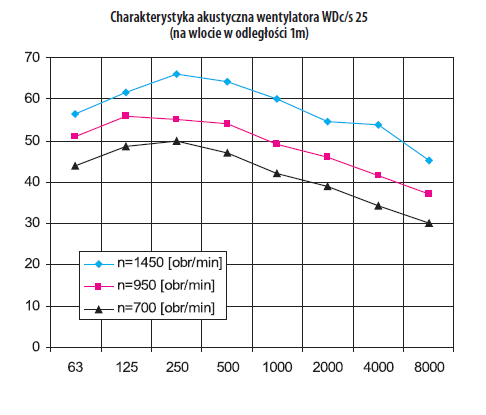

Charakterystyka
