WDCW-K - wentylator dachowy chemoodporny

Właściwości

  • Stopień ochrony: IP 55
  • Klasa izolacji : F
  • Wykonanie:
    • Standardowe: + 40ºC
    • Specjalne: + 60ºC
  • Malowanie osłony silnika na dowolny kolor wg wskaźnika RAL
  • Dostępne kolory: biały i szary
  • Tabela odporności chemicznej dostępna w zakładce do pobrania

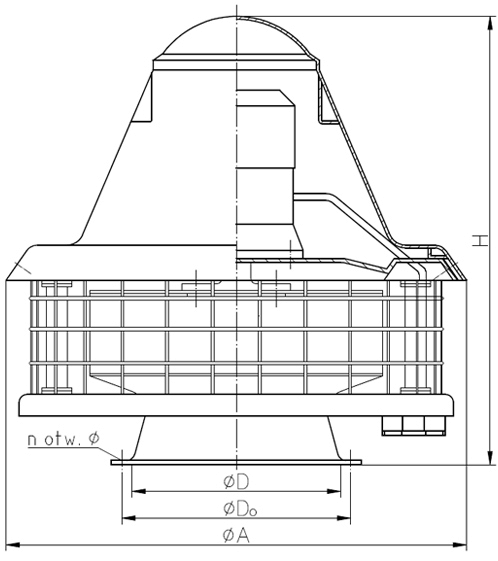

Wymiary



Typ Wymiary [mm] Masa [kg]
  D D0 A H n fi
WDc/w 16 160 184 418 421 8 7 8,7
WDc/w 20 200 224 476 460 8 7 10,4
WDc/w 25 250 274 548 506 8 7 14,1
WDc/w 31,5 315 339 660 615 8 7 21,8
  Prędkość
obrotowa
[obr/min]
Zakres wydajności Zakres spiętrzenia
statycznego [Pa]
Moc
silnika
[kW]
Poziom dźwięku
    [m3/s] [m3/h]     odległość
1m [dB(A)]
odległość
5m [dB(A)]
WDCW 16-K 1450 0,055÷0,246 198÷885 160÷25 0,12 59 50
950 0,035÷0,161 126÷578 68÷12 0,09 49 40
WDCW 20-K 1450 0,11÷0,465 396÷1674 250÷37 0,18 66 57
950 0,07÷0,316 252÷1138 107÷18 0,09 56 47
700 0,05÷0,232 180÷835 55÷12 0,09 50 42
WDCW 25-K 1450 0,19÷0,928 684÷3340 380÷55 0,37 72 63
950 0,12÷0,606 432÷2182 165÷25 0,18 62 53
700 0,09÷0,446 324÷1605 88÷15 0,09 56 47
WDCW 31,5-K 1450 0,358÷1,745 1288÷6282 580÷76 0,75 75 66
950 0,23÷1,14 828÷4104 247÷35 0,37 68 59
700 0,17÷0,84 612÷3024 135÷18 0,18 62 53





Prędkość
obrotowa
[obr/min]
Moc
silnika [kW]
Silnik trójfazowy U=400 V Trójnik jednofazowy U=230 V
      Typ silnika Pobór prądu [A] Typ
silnika
Pobór
prądu [A]
Typ silnika
do regulacji
Pobór
prądu [A]
WDCW 16-K 1450 0,12 SKg 63-4A 0,4 SEKg 63-4A 1,05 SSKg 63-4B 1
950 0,09 SKg 63-6A 0,45 SSKg 63-6C 1,4 SSKg 63-6B 1,4
WDCW 20-K 1450 0,18 SKg 63-4B 0,65 SEKg 63-4B 1,4 SSKg 63-4C 1,4
950 0,09 SKg 63-6A 0,45 SSKg 63-6C 1,4 SSKg 63-6B 1,4
700 0,09 SKh 71-8A 0,75 - - - -
WDCW 25-K 1450 0,37 SKh 71-4B 1,2 SEKh 71-4B 3,1 SSKh 71-4C 2,8
950 0,18 SKh 71-6A 0,75 SSKg 71-6B 1,6 SSKh 71-6B 1,6
700 0,09 SKh 71-8A 0,75 - - - -
WDCW 31,5-K 1450 0,75 SKh 80-4B 2 SEKh 80-4B 4,9 - -
950 0,37 SKh 80-6A 1,4 SSKg 80-6B 2,9 SSKg 80-6B 2,9
700 0,18 SKh 80-8A 0,9 - - - -

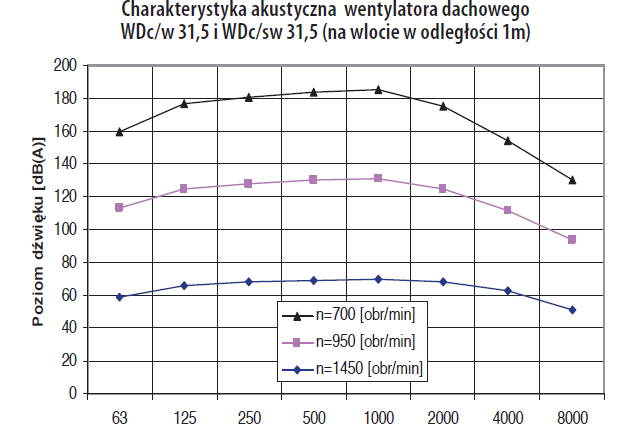

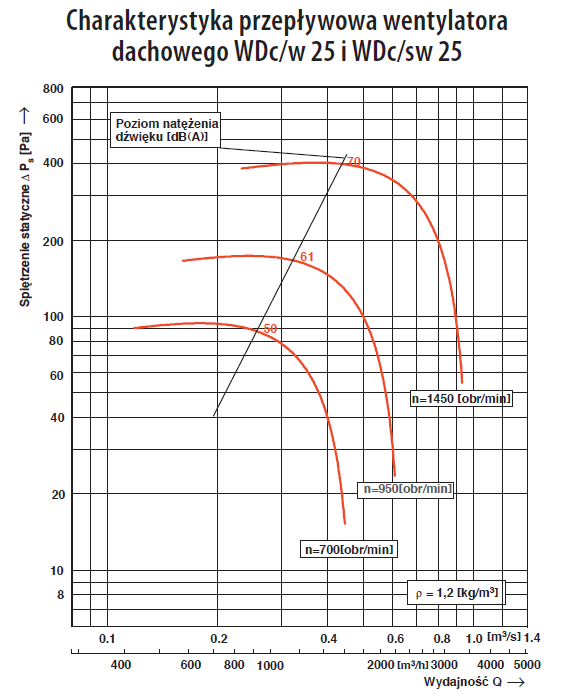

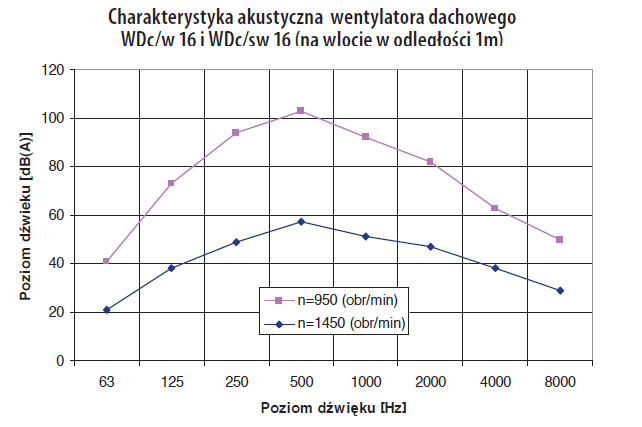

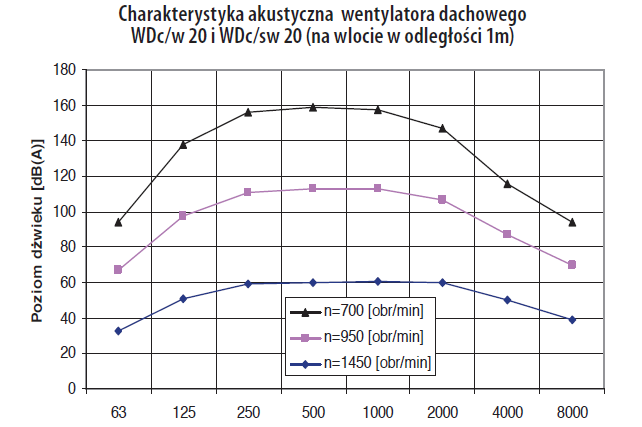

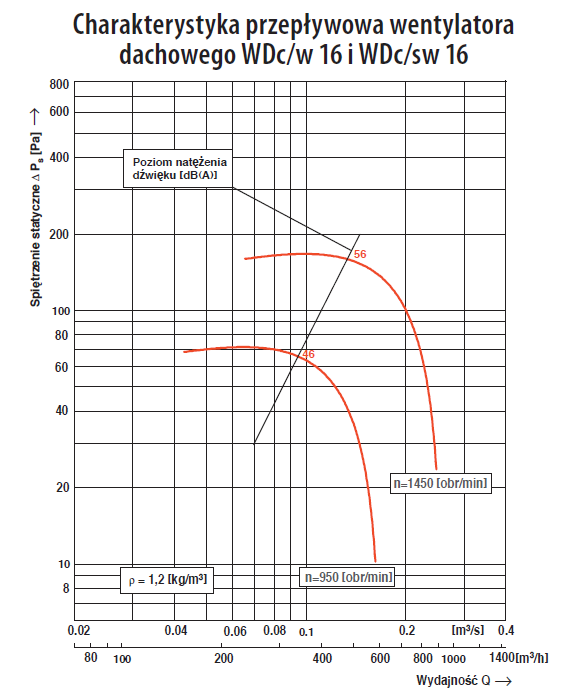

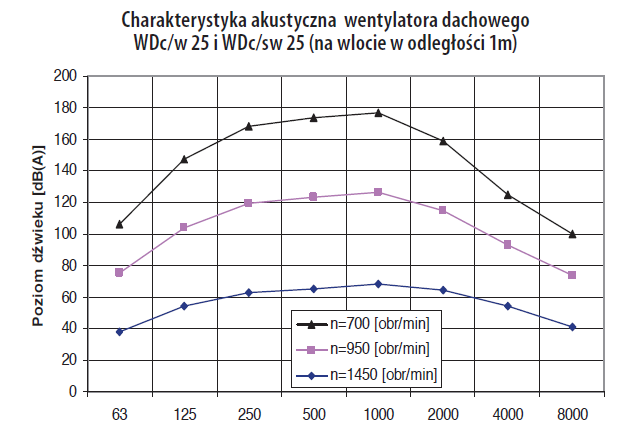

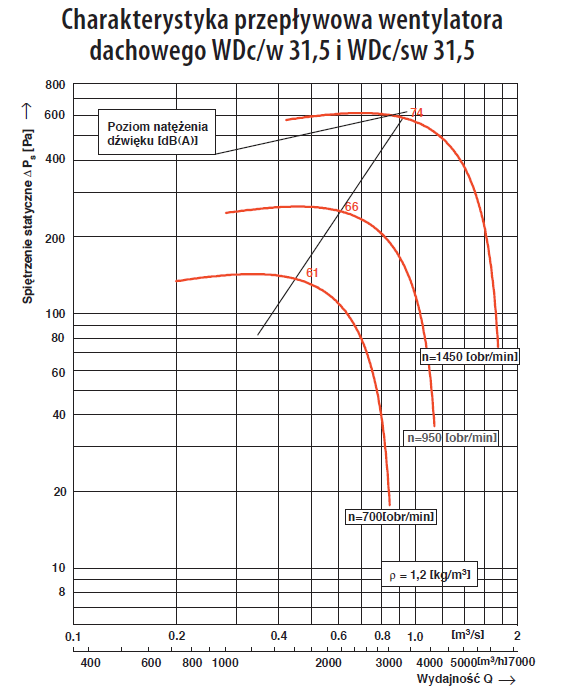

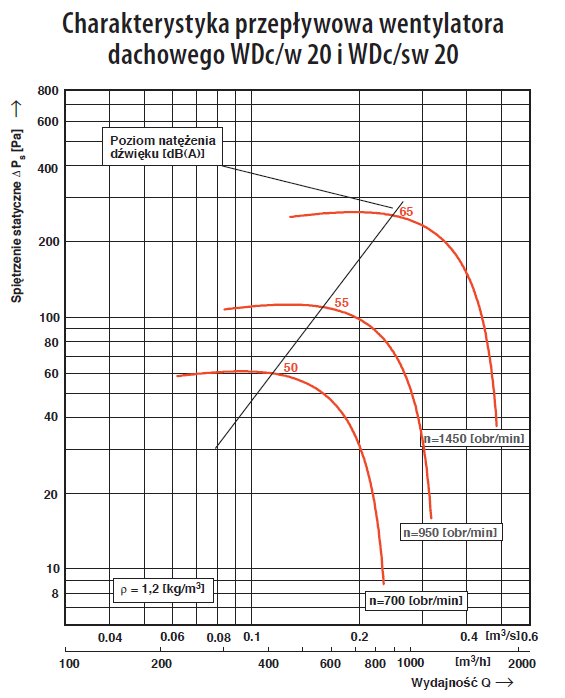

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka
