WA-K - Wentylator promieniowy jednobiegowy

Pobierz kartę w wersji PDF

Dane techniczne

Dane

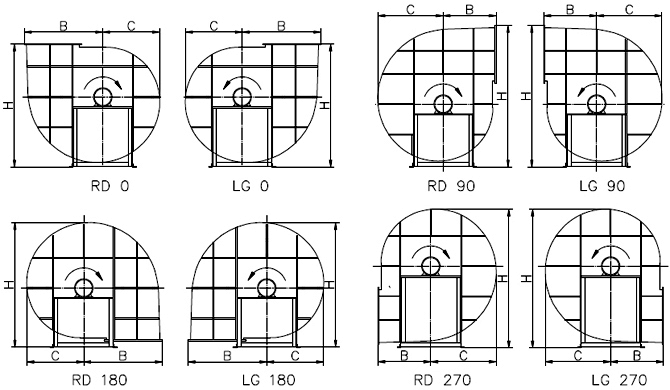

Wielkość wentylacji	Układ	Wymiary [mm]
		H	B	C
WA 10	RD 0, LG 0	315	209	131
	RD 90, LG 90	358	135	154
	RD 180, LG 180	315	201	131
	RD 270, LG 270	396	135	154
WA 14	RD 0, LG 0	414	276	180
	RD 90, LG 90	481	178	213
	RD 180, LG 180	417	276	180
	RD 270, LG 270	464	178	213
WA 16	RD 0, LG 0	501	310	202
	RD 90, LG 90	529	196	238
	RD 180, LG 180	501	310	202
	RD 270, LG 270	526	196	238
WA 18	RD 0, LG 0	515	343	225
	RD 90, LG 90	573	215	265
	RD 180, LG 180	525	343	225
	RD 270, LG 270	575	215	265

Typ	Opracowanie	Prędkość obrotowa [obr/min]	Zakres wydajności		Zakres spiętrzenia statycznego [Pa]	Moc silnika [kW]	Poziom głośności
			[m3/s]	[m3/h]			odległość 1m [dB(A)]	odległość 5m [dB(A)]
WA 10	I	1380	0,009÷0,037	32÷133	94÷12,8	0,12	45	37
WA 10	II	2760	0,018÷0,737	65÷265	374÷51	0,18	57	49
WA 14	I	1W380	0,022÷0,089	79÷320	169÷23,2	0,12	51	43
WA 14	II	2760	0,045÷0,179	162÷644	678÷93	0,18	66	57
WA 16	I	1380	0,037÷0,150	133÷540	238÷32,6	0,12	56	47
WA 16	II	2800	0,075÷0,200	270÷1080	953÷130	0,37	71	62
WA 18	I	1380	0,053÷0,21	191÷756	299÷40,8	0,18	60	52
WA 18	II	2790	0,105÷0,42	378÷1512	1194÷163	0,55	75	66

Typ	Opracowanie	Prędkość obrotowa [obr/min]	Moc silnika [kW]	Silnik trójfazowy U=400 V		Trójnik jednofazowy U=230 V
				Typ silnika	Pobór prądu [A]	Typ silnika	Pobór prądu [A]	Typ silnika do regulacji	Pobór prądu [A]
WA 10	I	1380	0,12	Sg 63-4A	0,40	SEg 63-4A	1,05	SSg 63-4B	1,00
WA 10	II	2760	0,18	Sg 63-2A	0,55	SEg 63-2A	1,45	SS 63-2B	1,40
WA 14	I	1380	0,12	Sg 63-4A	0,40	SEg 63-4A	1,05	SSg 63-4B	1,00
WA 14	II	2760	0,18	Sg 63-2A	0,55	SEg 63-2A	1,45	SSg 63-2B	1,40
WA 16	I	1380	0,12	Sg 63-4A	0,40	SEg 63-4A	1,05	SSg 63-4B	1,00
WA 16	II	2800	0,37	Sh 71-2A	1,00	SEMh 71-2B	3,00	SSh 71-2B	2,50
WA 18	I	1380	0,18	Sg 63-4B	0,65	SEg 63-4B	1,40	SSg 63-4C	1,40
WA 18	II	2790	0,55	Sh 71-2B	1,35	SEh 71-2B	3,80	SSh 71-2C	3,40

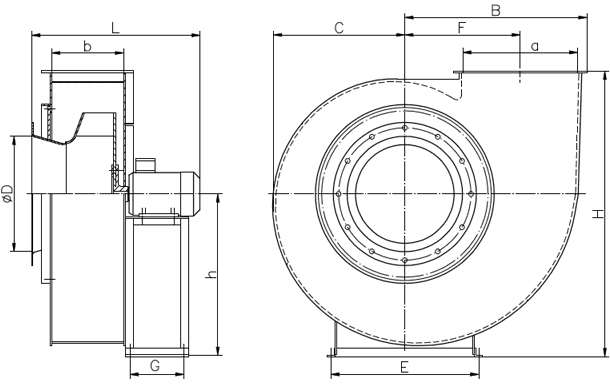

Wymiary

Wymiary

Typ	Wymiary [mm]											Masa [kg]
	D	a	b	H(RD 0)	F	C	G	E	L	H	B
WA 10	100	101	68	180	118,5	131	130	188	330	315	209	11
WA 14	140	141	104	238	164	180	150	218	370	414	276	12
WA 16	160	162	118	263	188	202	150	218	385	501	310	14
WA 18	180	182	131	300	211,5	225	183	248	410	515	343,5	16

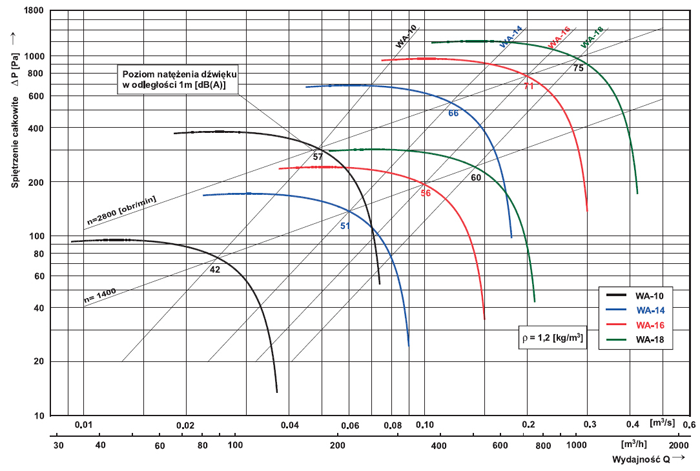

Charakterystyki

Charakterystyki
